PCB
概述
参考：
Printed circuit board(印刷电路板，简称 PCB)
Printed Circuit Board Assembly(简称 PCBA) 是已经在 PCB 上组装好各种元器件，实现了某种功能的 PCB。
焊接
参考：
Solder(焊料)，锡合金
| 熔点（摄氏度） | 合金比例 | |
|---|---|---|
| 锡铅 | 183 | 63% 锡，37% 铅 |
| 锡银 | ||
| 锡铜 | 220 - 227 | |
| etc. |
焊接方式
- 电烙铁 # 刀头（中）
Flux(助焊剂)
- Rosin(松香)
吸锡器 # 将液态锡吸走
资料
B 站 - 笛子的日常，《焊武帝养成攻略》零基础三分钟低成本精通焊接 穿越机入门必备技能
焊接夹具
TODO: 万向竹节管 鳄鱼夹 电磁阀底座
各种 PCBA

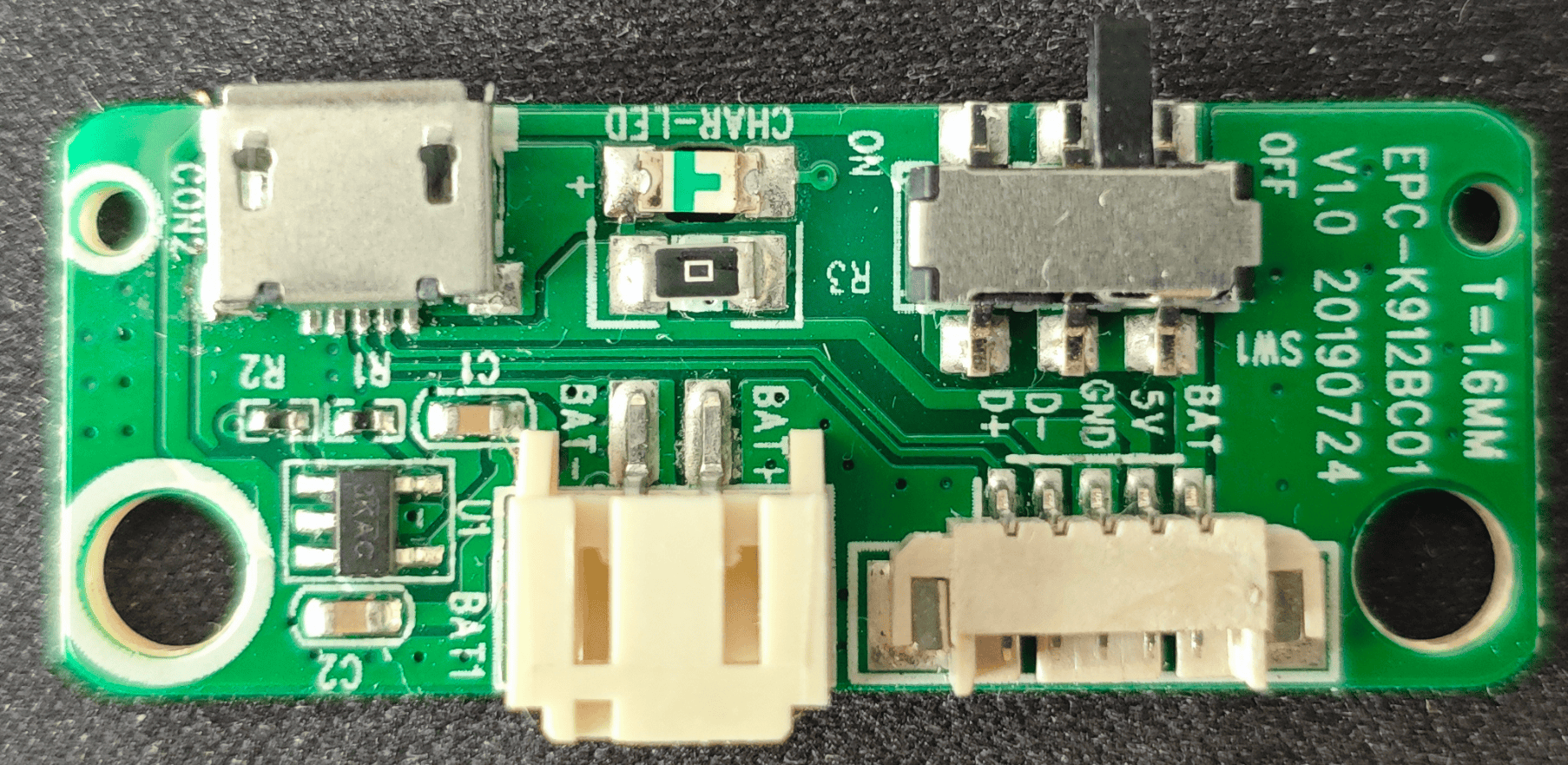

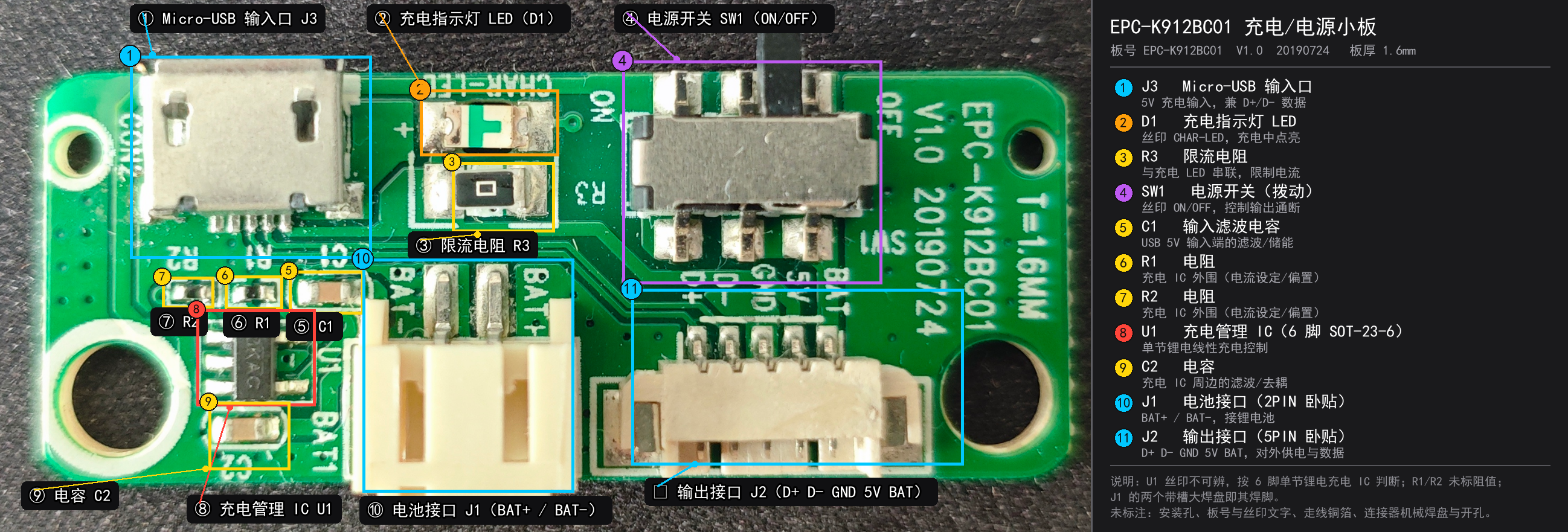

电源管理 PCBA
11 说明：
| 丝印 | 本质 | 电压 | 接到哪里 |
|---|---|---|---|
| D+ | USB 数据线 D+（差分对的一根） | 差分信号，不是电源 | Micro-USB 的 D+ |
| D− | USB 数据线 D−（差分对的另一根） | 差分信号，不是电源 | Micro-USB 的 D− |
| GND | 公共地 / 0V 参考 | 0V | USB 的 GND，也是电池负极 |
| 5V | USB 的 VBUS（供电正极） | 4.75~5.25V | Micro-USB 的 VBUS |
| BAT | 电池正极（Battery+） | 3.0V(空)~4.2V(满)，标称 3.7V | J1 的 BAT+ |
