Linux 网络栈管理

概述

参考：

• Kernel 文档-Linux Networking Documentation
• Kernel 文档-Linux Networking and Network Devices APIs
• arthurchiao.art 的文章
  • [译] Linux 网络栈监控和调优：接收数据（2016）
  • [译] Linux 网络栈监控和调优：发送数据（2017）

和磁盘设备类似，Linux 用户想要使用网络功能，不能通过直接操作硬件完成，而需要直接或间接的操作一个 Linux 为我们抽象出来的设备，即通用的 Linux 网络设备来完成。一个常见的情况是，系统里装有一个硬件网卡，Linux 会在系统里为其生成一个网络设备实例，如 eth0，用户需要对 eth0 发出命令以配置或使用它了。更多的硬件会带来更多的设备实例，虚拟的硬件也会带来更多的设备实例。

网卡本身并不会连接连接任何网络，网卡需要相应的配置文件来告诉他们如何实现网络连接。而让网卡与配置文件关联的过程，就是 network.service 这类服务来实现的

在 Linux Kernel 中，一般使用“网络设备”这种称呼，来描述硬件物理网卡设备在系统中的实例。在不同的语境中，有时也简称为 “设备”、“DEV” 等等。网络设备可以是一块真实机器上的网卡，也可以是创建的虚拟的网卡。

而网络设备与网卡之间如何建立关系，就是网卡驱动程序的工作了，不同的网卡，驱动不一样，可以实现的功能也各有千秋。所以，想要系统出现 eth0 这种网络设备，网卡驱动程序是必须存在的，否则，没有驱动，也就无法识别硬件，无法识别硬件，在系统中也就不知道如何操作这个硬件。

常见术语

DataPath(数据路径)

网络数据在内核中进行网络传输时，所经过的所有点组合起来，称为数据路径。

Socket Buffer(简称 sk_buff 或 skb)

在内核代码中是一个名为 sk_buff 的结构体。内核显然需要一个数据结构来储存报文的信息。这就是 skb 的作用。

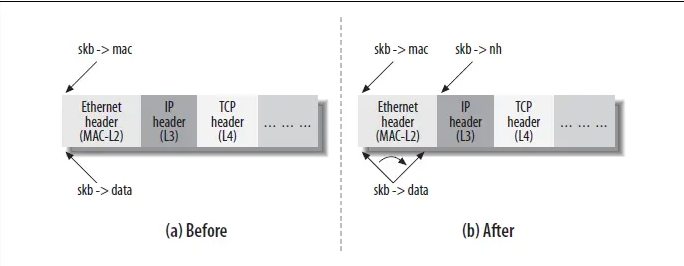

sk_buff 结构自身并不存储报文内容，它通过多个指针指向真正的报文内存空间:

sk_buff 是一个贯穿整个协议栈层次的结构，在各层间传递时，内核只需要调整 sk_buff 中的指针位置就行。

DEVICE(设备)

在内核代码中，是一个名为 net_device 的结构体。一个巨大的数据结构，描述一个网络设备的所有 属性、数据 等信息。

Linux 网络功能的实现

数据包的 Transmit(发送) 与 Receive(接收) 过程概览

Receive(接收) 过程

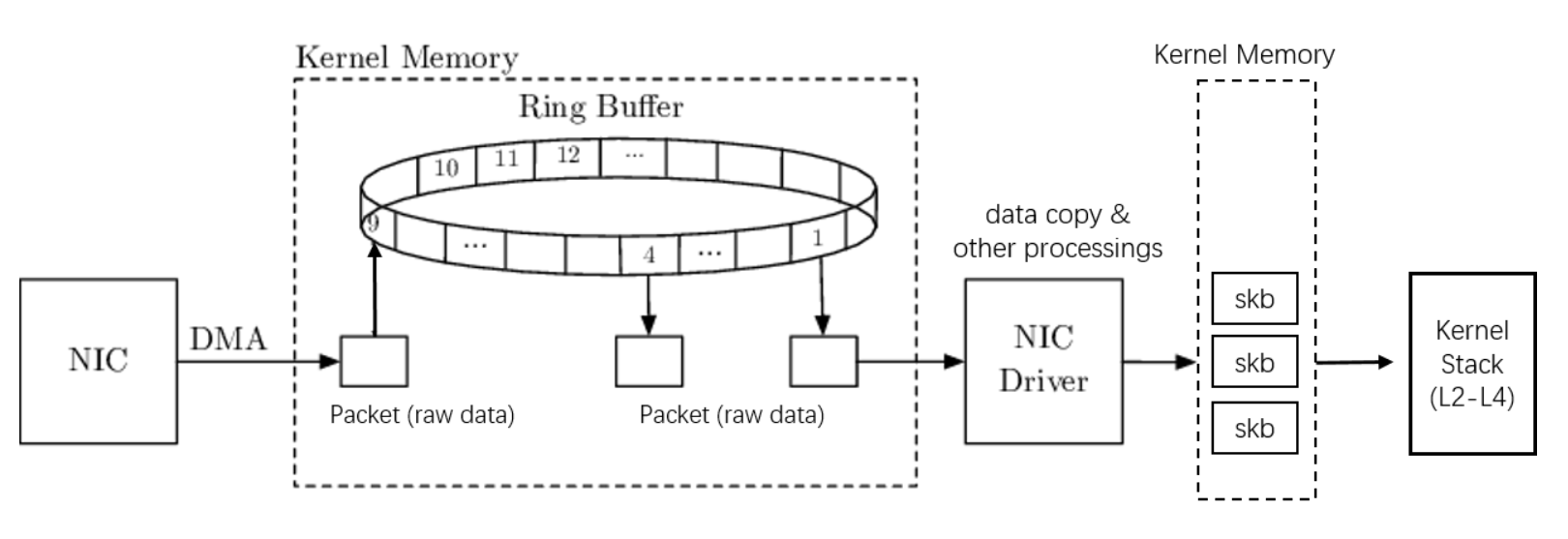

本文将拿 Intel I350 网卡的 igb 驱动作为参考，网卡的 data sheet 这里可以下 载 PDF （警告：文件很大）。 从比较高的层次看，一个数据包从被网卡接收到进入 socket 接收队列的整个过程如下：

1. 加载网卡驱动，初始化
2. 包从外部网络进入网卡
3. 网卡（通过 DMA）将包 copy 到内核内存中的 ring buffer
4. 产生硬件中断，通知系统收到了一个包
5. 驱动调用 NAPI，如果轮询（poll）还没开始，就开始轮询
6. ksoftirqd 进程调用 NAPI 的 poll 函数从 ring buffer 收包（poll 函数是网卡 驱动在初始化阶段注册的；每个 CPU 上都运行着一个 ksoftirqd 进程，在系统启动期 间就注册了）
7. ring buffer 里包对应的内存区域解除映射（unmapped）
8. （通过 DMA 进入）内存的数据包以 skb 的形式被送至更上层处理
9. 如果 packet steering 功能打开，或者网卡有多队列，网卡收到的包会被分发到多个 CPU
10. 包从队列进入协议层
11. 协议层处理包
12. 包从协议层进入相应 socket 的接收队列

接下来会详细介绍这个过程。

Transmit(发送) 过程

本文将拿Intel I350网卡的 igb 驱动作为参考，网卡的 data sheet 这里可以下载 PDF （警告：文件很大）。 从比较高的层次看，一个数据包从用户程序到达硬件网卡的整个过程如下：

1. 使用 系统调用（如 sendto，sendmsg 等）写数据
2. 数据穿过 socket 子系统，进入socket 协议族（protocol family）系统（在我们的例子中为 AF_INET）
3. 协议族处理：数据穿过 协议层，这一过程（在许多情况下）会将 数据（data）转换成 数据包（packet）
4. 数据穿过 路由层，这会涉及路由缓存和 ARP 缓存的更新；如果目的 MAC 不在 ARP 缓存表中，将触发一次 ARP 广播来查找 MAC 地址
5. 穿过协议层，packet 到达 设备无关层（device agnostic layer）
6. 使用 XPS（如果启用）或散列函数 选择发送队列
7. 调用网卡驱动的 发送函数
8. 数据传送到网卡的 qdisc（queue discipline，排队规则）
9. qdisc 会直接 发送数据（如果可以），或者将其放到队列，下次触发 **NET_TX** 类型软中断（softirq）的时候再发送
10. 数据从 qdisc 传送给驱动程序
11. 驱动程序创建所需的 DMA 映射，以便网卡从 RAM 读取数据
12. 驱动向网卡发送信号，通知 数据可以发送了
13. 网卡从 RAM 中获取数据并发送
14. 发送完成后，设备触发一个 硬中断（IRQ），表示发送完成
15. 硬中断处理函数 被唤醒执行。对许多设备来说，这会 触发 NET_RX 类型的软中断，然后 NAPI poll 循环开始收包
16. poll 函数会调用驱动程序的相应函数，解除 DMA 映射，释放数据

网络栈关联文件

不同的 Linux 发行版，所使用的上层网络配置程序各不相同，各种程序所读取的配置文件也各不相同。

• 对于 RedHat 相关的发行版，网络配置在 /etc/sysconfig/network-scripts/ 目录中
• 对于 Debian 相关的发行版，网络配置在 /etc/network/ 目录中

在这些目录中，其实都是通过脚本来实现的

后来随着时代的发展，涌现出很多通用的网络管理程序，比如 Netplan、NetworkManager、systemd-networkd、etc.，这样就可以让各个发行版使用相同的程序来管理网络了，减少切换发行版而需要学习对应配置的成本，并且也更利于发展。
