Socket

概述

参考：
Manual, socket(2)
Manual, socket(7)
GitHub 项目，torvalds/linux - include/linux/socket.h
Wiki 搜索, Socket

Socket(套接字) 是两个实体间进行数据通信的 Endpoint(端点)。是计算机领域中数据通信的一种约定，或者说是一种方法。通过 Socket 这种方法，计算机内的进程可以互相交互数据，不同计算机之间也可以互相交互数据。

Socket(套接字) 原意是 “插座”，所以 Socket 就像插座的作用一样，只要把插头插上，就能让设备获得电力。同理，只要两个程序通过 Socket 互相套接，也就是说两个程序都插在同一个 Socket 上，那么这两个程序就能交互数据。

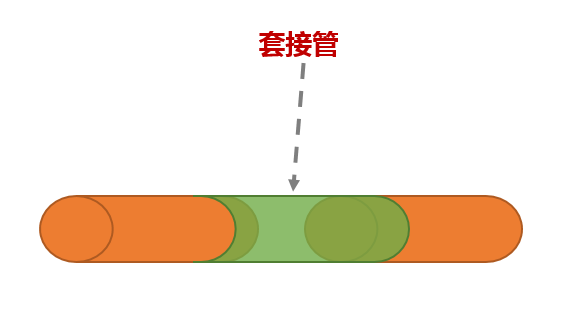

在软件上，Socket 负责套接计算机中的数据(可以想象成套接管，套接管即为套管，是用来把两个管连接起来的东西，套接字就是把计算机中的字(即最小数据)连接起来，且只把头部连接起来，套管也是，只把两根很长的管的头端套起来接上)

在系统层面，Socket 可以连接系统中的两个进程，进程与进程本身是互相独立的，如果需要传递消息，那么就需要两个进程各自打开一个接口(API)，Socket 把两个进程的 API 套住使之连接起来，即可实现进程间的通信。该 Socket 是抽象的，虚拟的，只是通过编程函数来实现进程的 API 功能，如果进程没有 API，那么就无法通过 Socket 与其余进程通信。
当然，一个进程也可以监听一个名为 .scok 的文件，这个文件就像 API 一样，其他程序想与该进程交互，只要指定该 .sock 文件，然后对这个 .sock 文件进行读写即可。
在网络层面，Socket 负责把不在同一主机上的进程(比如主机 A 的进程 C 和主机 B 的进程 D)连接起来，而两个不同主机上的进程如何被套接起来呢，套接至少需要提供一个头端来让套接管(字)包裹住才行。这时候(协议，IP，端口,例如：ftp://192.168.0.1:22)共同组成了网络上的进程标示，该进程逻辑上的头端即为紫色部分的端口号，不同主机的两个进程可以通过套接字把端口号套起来连接，来使两个网络上不同主机的进程进行通信，该同能同样是在程序编程的时候用函数写好的，程序启动为进程的时候，则该接口会被拿出来监听。

想要在 Linux 中使用 Socket，可以直接利用 socket 系统调用 int socket(int domain, int type, int protocol); 创建一个 Socket。

参考系统调用的 Manual，可以看到 Linux 将 Socket 进行了两种分类，一个 domain(family)，一个 type，protocol 通常忽略。

Socket Family(族)/Socket Domain(域) 用于定义 Socket 在哪里通信，是本地、网络、etc. 。可以在 address_families(7) 找到所有定义了的 Families

Unix Domain Socket # 用于同一台设备的不同进程间互相通信
- AF_UNIX
Network Socket # 用于进程在网络间互相通信
- AF_INET, AF_INET6
AF_NETLINK # 内核空间与用户空间通信的 Socket。比如 Netlink
etc.

Socket type 用于约定约定一些 communication semantics(通信语义)：

[!Tip] Socket type 用于定义 Socket 通信时，数据的传输机制。从内核 2.6.27 版本开始，Socket type 还可以修改 Socket 的行为

[!Note] Socket family 可以支持一个或多个 Socket type。哪怕是 UDS 也可以利用本地 .sock 文件进行类似 TCP/UDP 的通信。

SOCK_STREAM # 面向流的传输（e.g. TCP）。提供基于连接的、可靠的双向有序字节流传输，可能支持带外数据传输机制。
SOCK_DGRAM # 面向消息的传输（e.g. UDP）。支持数据报（固定最大长度的无连接、不可靠消息）。
SOCK_SEQPACKET # 面向记录的传输（e.g. SCTP）。为固定最大长度的数据报提供基于连接的、可靠的双向有序传输路径；每次输入系统调用需读取完整数据包。
etc.
修改 Socket 行为的类型
- SOCK_NONBLOCK
- etc.

Linux 的 socket 接口运行逻辑

https://man7.org/linux/man-pages/man7/socket.7.html

socket(2) 创建一个套接字， connect(2) 将套接字连接到远程套接字地址， bind(2) 函数将套接字绑定到本地套接字地址， listen(2) 告诉套接字有新的连接将被接受，并且 accept(2) 用于获取新的套接字与新的传入连接。socketpair(2) 返回两个连接的匿名套接字（仅为少数本地实现类似 AF_UNIX 的系列）

send(2) 、 sendto(2) 和 sendmsg(2) 通过套接字发送数据，并且 recv(2) 、 recvfrom(2) 、 recvmsg(2) 从套接字接收数据。 poll(2) 和 select(2) 等待数据到达或准备就绪发送数据。此外，标准 I/O 操作，例如 write(2) 、 writev(2) 、 sendfile(2) 、 read(2 和 readv(2) 可以是用于读取和写入数据。

getsockname(2) 返回本地套接字地址， getpeername(2) 返回远程套接字地址。getsockopt (2) 和 setsockopt(2) 用于设置或获取套接字层或协议选项。ioctl (2) 可用于设置或读取一些其他选项。

close(2) 用于关闭套接字。shutdown (2) 关闭套接字的部分全双工套接字连接。

Berkeley Sockets API

Berkeley Sockets 是 Network Socket 和 Unix Domain Sockets 的 API），用于进程间通信（IPC）。通常将其实现为可链接模块的库。它起源于 1983 年发布的 4.2BSD Unix 操作系统。

套接字是网络通信路径的本地终结点的抽象表示（句柄）。Berkeley 套接字 API 将其表示为 Unix 哲学中的文件描述符（文件句柄），该描述符为输入和输出到数据流提供通用接口。

伯克利套接字几乎没有任何改动，从 事实上的 标准演变为 POSIX 规范的组件。术语 POSIX 套接字在本质上是 Berkeley 套接字的 同义词，但是它们也称为 BSD 套接字，这是对 Berkeley Software Distribution 中的第一个实现的认可。

Socket Families

Unix Domain Socket

详见 Unix Domain Socket

Network Socket

详见 [Network Socket](/docs/4.数据通信/数据通信/Network%20Socket.md Socket.md)

Unix Domain Socket 与 Network Socket 对比

原文：公众号，这种本机网络 IO 方法，性能可以翻倍！

原创张彦飞allen 2021年12月21日 09:10

大家好，我是飞哥！

很多读者在看完《127.0.0.1 之本机网络通信过程知多少?》这一篇后，让我讲讲 Unix Domain Socket。好了，今天就安排！

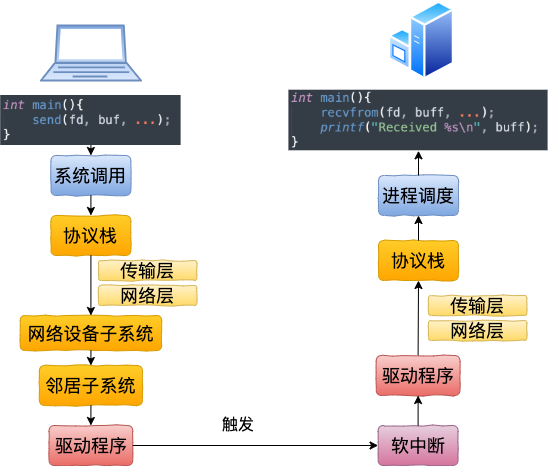

在本机网络 IO 中，我们讲到过基于普通 socket 的本机网络通信过程中，其实在内核工作流上并没有节约太多的开销。该走的系统调用、协议栈、邻居系统、设备驱动（虽然说对于本机网络 loopback 设备来说只是一个软件虚拟的东东）全都走了一遍。其工作过程如下图

那么我们今天来看另外一种本机网络 IO 通信方式 – Unix Domain Socket。看看这种方式在性能开销上和基于 127.0.0.1 的本机网络 IO 有没有啥差异呢。

本文中，我们将分析 Unix Domain Socket 的内部工作原理。你将理解为什么这种方式的性能比 127.0.0.1 要好很多。最后我们还给出了实际的性能测试对比数据。

相信你已经迫不及待了，别着急，让我们一一展开细说！

一、使用方法

Unix Domain Socket（后面统一简称 UDS）使用起来和传统的 socket 非常的相似。区别点主要有两个地方需要关注。

第一，在创建 socket 的时候，普通的 socket 第一个参数 family 为 AF_INET，而 UDS 指定为 AF_UNIX 即可。

第二，Server 的标识不再是 ip 和端口，而是一个路径，例如 /dev/shm/fpm-cgi.sock。

其实在平时我们使用 UDS 并不一定需要去写一段代码，很多应用程序都支持在本机网络 IO 的时候配置。例如在 Nginx 中，如果要访问的本机 fastcgi 服务是以 UDS 方式提供服务的话，只需要在配置文件中配置这么一行就搞定了。

fastcgi_pass unix:/dev/shm/fpm-cgi.sock;

如果对于一个 UDS 的 server 来说，它的代码示例大概结构如下，大家简单了解一下。只是个示例不一定可运行。

int main()
{
 // 创建 unix domain socket
 int fd = socket(AF_UNIX, SOCK_STREAM, 0);

 // 绑定监听
 char *socket_path = "./server.sock";
 strcpy(serun.sun_path, socket_path);
 bind(fd, serun, ...);
 listen(fd, 128);

 while(1){
  //接收新连接
  conn = accept(fd, ...);

  //收发数据
  read(conn, ...);
  write(conn, ...);
 }
}

基于 UDS 的 client 也是和普通 socket 使用方式差不太多，创建一个 socket，然后 connect 即可。

int main(){
 sock = socket(AF_UNIX, SOCK_STREAM, 0);
 connect(sockfd, ...)
}

二、连接过程

总的来说，基于 UDS 的连接过程比 inet 的 socket 连接过程要简单多了。客户端先创建一个自己用的 socket，然后调用 connect 来和服务器建立连接。

在 connect 的时候，会申请一个新 socket 给 server 端将来使用，和自己的 socket 建立好连接关系以后，就放到服务器正在监听的 socket 的接收队列中。这个时候，服务器端通过 accept 就能获取到和客户端配好对的新 socket 了。

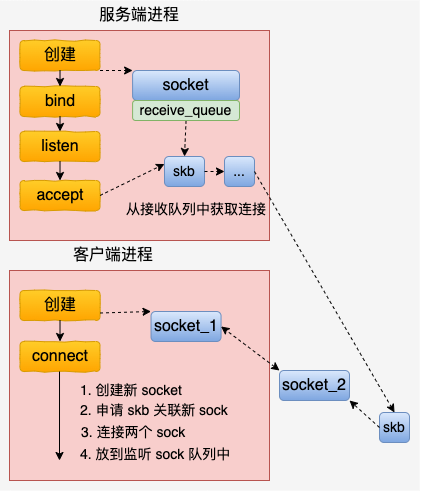

总的 UDS 的连接建立流程如下图。

内核源码中最重要的逻辑在 connect 函数中，我们来简单展开看一下。unix 协议族中定义了这类 socket 的所有方法，它位于 net/unix/af_unix.c 中。

//file: net/unix/af_unix.c
static const struct proto_ops unix_stream_ops = {
 .family = PF_UNIX,
 .owner = THIS_MODULE,
 .bind =  unix_bind,
 .connect = unix_stream_connect,
 .socketpair = unix_socketpair,
 .listen = unix_listen,
 ...
};

我们找到 connect 函数的具体实现，unix_stream_connect。

//file: net/unix/af_unix.c
static int unix_stream_connect(struct socket *sock, struct sockaddr *uaddr,
          int addr_len, int flags)
{
 struct sockaddr_un *sunaddr = (struct sockaddr_un *)uaddr;

 ...

 // 1. 为服务器侧申请一个新的 socket 对象
 newsk = unix_create1(sock_net(sk), NULL);

 // 2. 申请一个 skb，并关联上 newsk
 skb = sock_wmalloc(newsk, 1, 0, GFP_KERNEL);
 ...

 // 3. 建立两个 sock 对象之间的连接
 unix_peer(newsk) = sk;
 newsk->sk_state  = TCP_ESTABLISHED;
 newsk->sk_type  = sk->sk_type;
 ...
 sk->sk_state = TCP_ESTABLISHED;
 unix_peer(sk) = newsk;

 // 4. 把连接中的一头（新 socket）放到服务器接收队列中
 __skb_queue_tail(&other->sk_receive_queue, skb);
}

主要的连接操作都是在这个函数中完成的。和我们平常所见的 TCP 连接建立过程，这个连接过程简直是太简单了。没有三次握手，也没有全连接队列、半连接队列，更没有啥超时重传。

直接就是将两个 socket 结构体中的指针互相指向对方就行了。就是 unix_peer(newsk) = sk 和 unix_peer(sk) = newsk 这两句。

//file: net/unix/af_unix.c
#define unix_peer(sk) (unix_sk(sk)->peer)

当关联关系建立好之后，通过 __skb_queue_tail 将 skb 放到服务器的接收队列中。注意这里的 skb 里保存着新 socket 的指针，因为服务进程通过 accept 取出这个 skb 的时候，就能获取到和客户进程中 socket 建立好连接关系的另一个 socket。

怎么样，UDS 的连接建立过程是不是很简单！？

三、发送过程

看完了连接建立过程，我们再来看看基于 UDS 的数据的收发。这个收发过程一样也是非常的简单。发送方是直接将数据写到接收方的接收队列里的。

我们从 send 函数来看起。send 系统调用的源码位于文件 net/socket.c 中。在这个系统调用里，内部其实真正使用的是 sendto 系统调用。它只干了两件简单的事情，

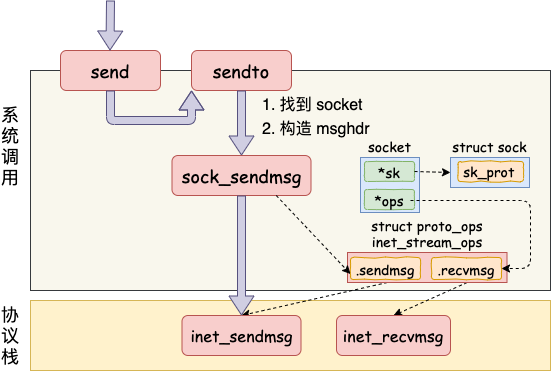

第一是在内核中把真正的 socket 找出来，在这个对象里记录着各种协议栈的函数地址。第二是构造一个 struct msghdr 对象，把用户传入的数据，比如 buffer地址、数据长度啥的，统统都装进去. 剩下的事情就交给下一层，协议栈里的函数 inet_sendmsg 了，其中 inet_sendmsg 函数的地址是通过 socket 内核对象里的 ops 成员找到的。大致流程如图。

在进入到协议栈 inet_sendmsg 以后，内核接着会找到 socket 上的具体协议发送函数。对于 Unix Domain Socket 来说，那就是 unix_stream_sendmsg。我们来看一下这个函数

//file:
static int unix_stream_sendmsg(struct kiocb *kiocb, struct socket *sock,
          struct msghdr *msg, size_t len)
{
 // 1.申请一块缓存区
 skb = sock_alloc_send_skb(sk, size, msg->msg_flags&MSG_DONTWAIT,
      &err);

 // 2.拷贝用户数据到内核缓存区
 err = memcpy_fromiovec(skb_put(skb, size), msg->msg_iov, size);

 // 3. 查找socket peer
 struct sock *other = NULL;
 other = unix_peer(sk);

 // 4.直接把 skb放到对端的接收队列中
 skb_queue_tail(&other->sk_receive_queue, skb);

 // 5.发送完毕回调
 other->sk_data_ready(other, size);
}

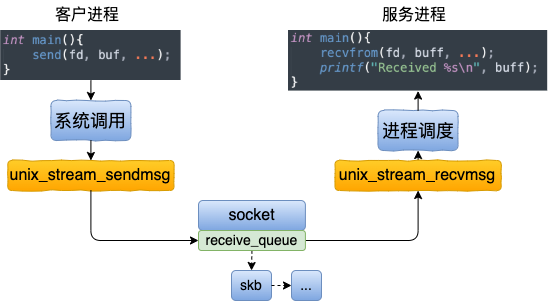

和复杂的 TCP 发送接收过程相比，这里的发送逻辑简单简单到令人发指。申请一块内存（skb），把数据拷贝进去。根据 socket 对象找到另一端， 直接把 skb 给放到对端的接收队列里了

接收函数主题是 unix_stream_recvmsg，这个函数中只需要访问它自己的接收队列就行了，源码就不展示了。所以在本机网络 IO 场景里，基于 Unix Domain Socket 的服务性能上肯定要好一些的。

四、性能对比

为了验证 Unix Domain Socket 到底比基于 127.0.0.1 的性能好多少，我做了一个性能测试。在网络性能对比测试，最重要的两个指标是延迟和吞吐。我从 Github 上找了个好用的测试源码：https://github.com/rigtorp/ipc-bench。我的测试环境是一台 4 核 CPU，8G 内存的 KVM 虚机。

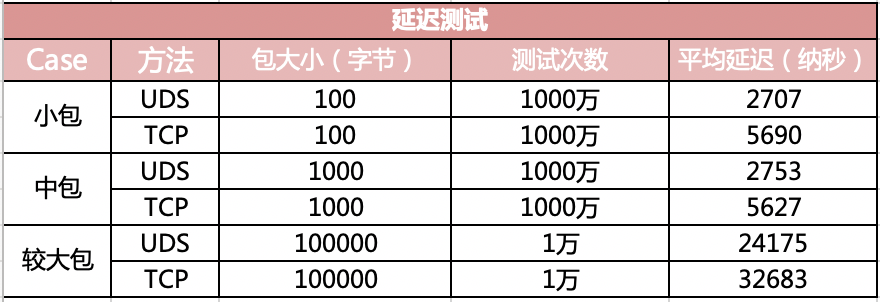

在延迟指标上，对比结果如下图。
