Kubernetes 存储

概述

参考：

• 官方文档，概念-存储
• 公众号-CNCF，卷扩展现在是个稳定特性
• 公众号-CNCF，存储容量跟踪在 Kubernetes1.24 中正式 GA

在 Container 中的文件在磁盘上是临时存储的(这与 Docker 一样，容器删除后，容器内的文件也随着删除)，这给 Container 中运行的需要持久化存储的应用程序带来了很多问题。

• 第一，当 Container 崩溃时，kubelet 会重启它，但是文件都将丢失并且 Container 以最干净的状态启动
• 第二，当在 Pod 中运行多个 Container 的时候，这些 Container 需要共享文件以实现功能。

Volume(卷) 就是为了解决上面两种情况出现的。

从本质上讲，Volume(卷) 只是一个包含一些数据目录，Pod 中 Container 可以访问这个目录。至于该目录是如何形成的是由所使用的 Volume 类型决定的。这个 Volume 的类型可以是：host 的内存，host 的文件，host 的目录，nfs、glusterfs、甚至是云厂商所提供的各种类型的存储

可以说，Kubernetes 存储功能的基础，就是 Volume(卷)。

Volume 功能详解见 Volume 章节

与 Docker 中的 Volume 的概念比较

Kubernetse 为什么不直接复用 Docker 中的 Volume，而是要自己实现呢?~

Kubernetes Volume 和 Docker Volume 概念相似，但是又有不同的地方，Kubernetes Volume 与 Pod 的生命周期相同，但与容器的生命周期不相关。当容器终止或重启时，Volume 中的数据也不会丢失。当 Pod 被删除时，Volume 才会被清理。并且数据是否丢失取决于 Volume 的具体类型，比如 emptyDir 类型的 Volume 数据会丢失，而持久化类型的数据则不会丢失。另外 Kubernetes 提供了将近 20 种 Volume 类型。

Volume 的实现-Volume Plugins(卷插件)

Volume Plugins(卷插件) 是实现 Kubernetes 存储功能的方式。说白了，Volume Plugins 就是用来实现 Volume 功能的。一共可以分为两类：

• In-Tree(树内) # 代码逻辑在 K8S 官方仓库中；表示源码是放在 Kubernetes 内部的(常见的 NFS、cephfs 等)，和 Kubernetes 一起发布、管理与迭代，缺点是迭代速度慢、灵活性差；
• Out-of-Tree(树外) # 代码逻辑在 K8s 官方仓库之外，实现与 K8s 代码的解耦；表示代码独立于 Kubernetes，它是由存储提供商实现的，目前主要有 Flexvolume 或 CSI 两种实现机制，可以根据存储类型实现不同的存储插件

In-Tree(树内)

In-Tree 类型的卷插件的代码 与 Kubernetes 代码 在一起。比如 emptyDir、hostPath、ConfigMap、PVC 等等类型的 Volume，凡是在官方文档的卷类型中的都属于 In-Tree 类型的卷插件。所以 卷插件类型 也可以说是 卷类型。

Out-of-Tree(树外)

OUt-of-Tree 类型的卷插件代码 与 Kubernetes 代码 不在一起。这种类型的插件，可以让存储供应商创建自定义的存储插件而无需将他们添加到 Kubernetes 代码仓库。

这类卷插件的实现方式分两位 CSI 和 FlexVolume 两类。都允许独立于 Kubernetes 代码库开发卷插件，并作为 Pod 部署在 Kubernetes 集群中。

CSI - Container Storage Interface(容器存储接口)

CSI 为容器编排系统定义标准规范，以将任意存储系统暴露给它们的容器。

详见 CSI

FlexVolume

FlexVolume 是一个自 1.2 版本（在 CSI 之前）以来在 Kubernetes 中一直存在的树外插件接口。 它使用基于 exec 的模型来与驱动程序对接。 用户必须在每个节点（在某些情况下是主控节点）上的预定义卷插件路径中安装 FlexVolume 驱动程序可执行文件。 Pod 通过 flexvolume 树内插件与 Flexvolume 驱动程序交互。 更多详情请参考 FlexVolume 示例。

In-Tree 向 CSI 迁移

从 Kubernetes 2021 年 12 月 10 日的博客中报告了迁移工作的进展。从这里可以看到，Kubernetes 官方希望我们无论使用那哪种 In-Tree 模型的卷插件，都尽早迁移至使用 CSI 驱动的模型。

容器存储接口旨在帮助 Kubernetes 取代其现有的树内存储驱动机制 ── 特别是供应商的特定插件。自 v1.13 起，Kubernetes 对容器存储接口的支持工作已达到正式发布阶段。引入对 CSI 驱动的支持，将使得 Kubernetes 和存储后端技术之间的集成工作更易建立和维护。使用 CSI 驱动可以实现更好的可维护性（驱动作者可以决定自己的发布周期和支持生命周期）、减少出现漏洞的机会（得益于更少的树内代码，出现错误的风险会降低。另外，集群操作员可以只选择集群需要的存储驱动）。

随着更多的 CSI 驱动诞生并进入生产就绪阶段，Kubernetes 存储特别兴趣组希望所有 Kubernetes 用户都能从 CSI 模型中受益 ── 然而，我们不应破坏与现有存储 API 类型的 API 兼容性。对此，我们给出的解决方案是 CSI 迁移：该功能实现将树内存储 API 翻译成等效的 CSI API，并把操作委托给一个替换的 CSI 驱动来完成。

CSI 迁移工作使存储后端现有的树内存储插件（如 kubernetes.io/gce-pd 或 kubernetes.io/aws-ebs）能够被相应的 CSI 驱动 所取代。如果 CSI 迁移功能正确发挥作用，Kubernetes 终端用户应该不会注意到有什么变化。现有的 StorageClass、PersistentVolume 和 PersistentVolumeClaim 对象应继续工作。当 Kubernetes 集群管理员更新集群以启用 CSI 迁移功能时，利用到 PVCs1（由树内存储插件支持）的现有工作负载将继续像以前一样运作 ── 不过在幕后，Kubernetes 将所有存储管理操作（以前面向树内存储驱动的）交给 CSI 驱动控制。

举个例子。假设你是 kubernetes.io/gce-pd 用户，在启用 CSI 迁移功能后，你仍然可以使用 kubernetes.io/gce-pd 来配置新卷、挂载现有的 GCE-PD 卷或删除现有卷。所有现有的 API/接口 仍将正常工作 ── 只不过，底层功能调用都将通向 GCE PD CSI 驱动，而不是 Kubernetes 的树内存储功能。

不过，这里面没提到那些 Kubernetes 内置资源类型的卷，比如 ConfigMap、Secret、等等。人们主要需要迁移的是那些类似 glusterfs、cephfs 之类第三方的 In-Tree 类型的卷插件。

迁移进展文章

• https://mp.weixin.qq.com/s/6nhv2zQIAOAfUJ661YmDsQ

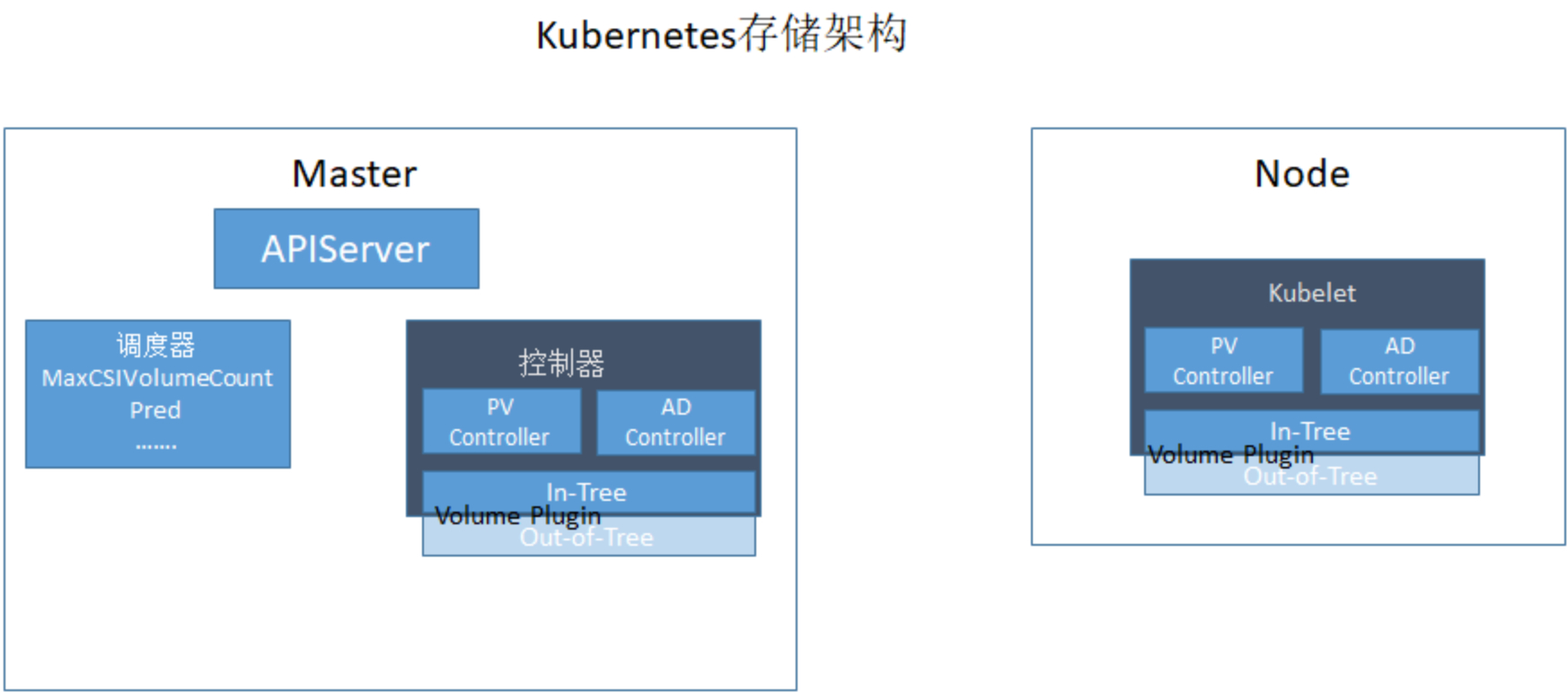

Kubernetes 存储模型

• Volume Controller # K8S 的卷控制器。代码位置
  • PV Controller # 负责 PV/PVC 的绑定、生命周期管理，并根据需求进行数据卷的 Provision/Delete 操作。代码位置
  • AD Controller # 负责存储设备的 Attach/Detach 操作，将设备挂载到目标节点。代码位置
• Kubelet # Kubelet 是在每个 Node 节点上运行的主要 “节点代理”，功能是 Pod 生命周期管理、容器健康检查、容器监控等；
  • Volume Manager # 属于 kubelet 中的组件，管理卷的 Mount/Unmount 操作、卷设备的格式化的操作.
    • 注意：Volume Manager 也可以负责数据卷的 Attach/Detach 操作，需要配置 kubelet 开启特性
• Volume Plugins # 它主要是对上面所有挂载功能的实现。PV Controller、AD Controller、Volume Manager 主要是进行操作的调用，而具体操作则是由 Volume Plugins 实现的。根据源码的位置可将 Volume Plugins 分为 In-Tree 和 Out-of-Tree 两类
  • In-Tree # 与 Kubernetes 代码强耦合的卷插件
  • Out-of-Tree # 与 Kubernetes 代码无关的卷插件。
• Scheduler # 实现对 Pod 的调度能力，会根据一些存储相关的的定义去做存储相关的调度
• 其他
  • External Provioner： External Provioner 是一种 sidecar 容器，作用是调用 Volume Plugins 中的 CreateVolume 和 DeleteVolume 函数来执行 Provision/Delete 操作。因为 K8s 的 PV 控制器无法直接调用 Volume Plugins 的相关函数，故由 External Provioner 通过 gRPC 来调用
  • External Attacher： External Attacher 是一种 sidecar 容器，作用是调用 Volume Plugins 中的 ControllerPublishVolume 和 ControllerUnpublishVolume 函数来执行 Attach/Detach 操作。因为 K8s 的 AD 控制器无法直接调用 Volume Plugins 的相关函数，故由 External Attacher 通过 gRPC 来调用。
