Persistent Volume(持久卷)

PersistentVolume(持久卷)

https://kubernetes.io/docs/concepts/storage/persistent-volumes/ kubernetes 的 volume 有一个问题就是不够灵活，且使用 volume 的用户必须要明确知道要使用的 volume 后端是用的什么类型的存储系统(例如 NFS 就需要配置 IP 和 PATH)。这与 kubernetes 的向用户和开发隐藏底层架构的目的有所背离，对存储资源最好的使用方式是能向计算资源一样，用户和开发人员无需了解 pod 资源究竟运行于哪个节点，也无需了解存储系统是什么类型的设备以及位于何处。他们只需要提出容量大小的需求(i.e.PVC)，k8s 管理员可以为其分配所需的空间。这就是 PV 与 PVC 的作用，抽象了底层的存储，使得存储系统的使用和管理两个职能互相解耦。这就好比创建一台虚拟机，并需求 20G 的存储空间，然后虚拟机管理系统就会自动创建出来，而不用去手动指定使用哪个存储空间了。

PersistentVolume(持久卷,简称 PV) 与 PersistentVolumeClaims(持久卷申请,简称 PVC) 是 kubernetes 中的一个 Resource(资源)，PVC 与 volume 不同，volume 的定义需要写进 Pod 的 manifest 中。而 PVC 对于 volume 来说就是一种 “volume 的类型”。

1. PV 就相当于虚拟机中的存储卷，虚拟了宿主机或者远程存储的存储资源。PVC 就相当于虚拟机里的一个物理磁盘。虚拟机里的磁盘其实就是通过存储卷来实现的，这与 PV 与 PVC 的关系基本一致。而下文讲的 StorageClass(存储类) 则相当于虚拟机中的存储池的概念了。
2. PV 与 PVC 为用户和管理员提供了一个 API 接口，抽象定义了存储的消费者-生产者模型(即从 k8s 系统来说，管理员使用 PV 生产一个 storage 资源，用户使用 PVC 消费一个 storage 资源)

PV 与 PVC 的生命周期

详见：PV 与 PVC 的状态变化示例

PV 是集群中的资源。 PVC 是对这些资源的请求，并且还充当对资源的声明检查。 PV 和 PVC 之间的交互遵循以下生命周期：

1. Provisioning(供应)
2. Binding(绑定)
3. Using(使用)
4. Storage Object in User(保护使用中存储对象)
5. Protection(回收)
6. Reserving a PersistentVolume(预留 PV)
7. Expanding Persistent Volumes Claims(扩充 PVC 申领)

PV、PVC 在 Pod 中实现方式简述：

PV 与 PVC 的工作流程：Container—Volume—PVC—PV—StorageResource

1. 创建 PV 资源类型的对象，每个 PV 包括几个属性：名字、capacity(容量)、reclaim policy(回收策略) 等等
2. 创建 PVC 资源类型的对象，每个 PVC 中包括几个属性：会话模式、名字、所需求的容量的大小等等
3. 当 PVC 创建后，会自动选择一个满足 PVC 所需求容量的最小 PV 来与 PVC 进行绑定，此时 PV 的状态变为 bond
4. 创建 Pod，在 Pod 中定义 Volume 类型为 PVC，并指定 PVC 名字以选择一个 PVC 挂载上来，然后在 container 中指定要挂载的 volume 名以及在 container 中的挂载路径

Provisioning(供应)

Provisioning(供应) 就是指供应 PV，也就是创建 PV 的意思

可以通过两种方式创建 PV：statically(静态地) 或 dynamically(动态地)

• Static(静态) # 手动编写 PV 的 manifest，并 apply 到集群中。
• Dynamic(动态) # 当管理员创建的所有 Statci PV(静态 PV) 都不匹配用户的 PVC 时，集群将会尝试为 PVC 动态地提供一个卷
  • 这种动态供应必须基于 StorageClasses：PVC 必须配置指定的 StorageClass，并且集群必须存在与 PVC 配置的同名的 StorageClass，才能进行动态供应。
  • 在声明一个 PVC 对象时，如果 manifest 中 storageClassName 字段为空，则该声明会禁用动态供应。除非集群中有一个默认的 StorageClass。

Binding(绑定)

Using(使用)

Storage Object in User Protection(保护使用中存储对象)

Reclaiming(回收)

当删除 PVC 后，与之关联的 PV 会变为 Released(已释放) 状态。此时，控制器根据一个**Reclaim Policy(回收策略)**来处理已释放的 PV。目前, 回收策略包括三种：

1. Retained(保留)
2. Recycled(回收)
3. Deleted(删除)。

也就是说，PV 可以进行这三种处理方式。

Reserving a PersistentVolume(预留 PV)

Expanding Persistent Volumes Claims(扩充 PVC 申领)

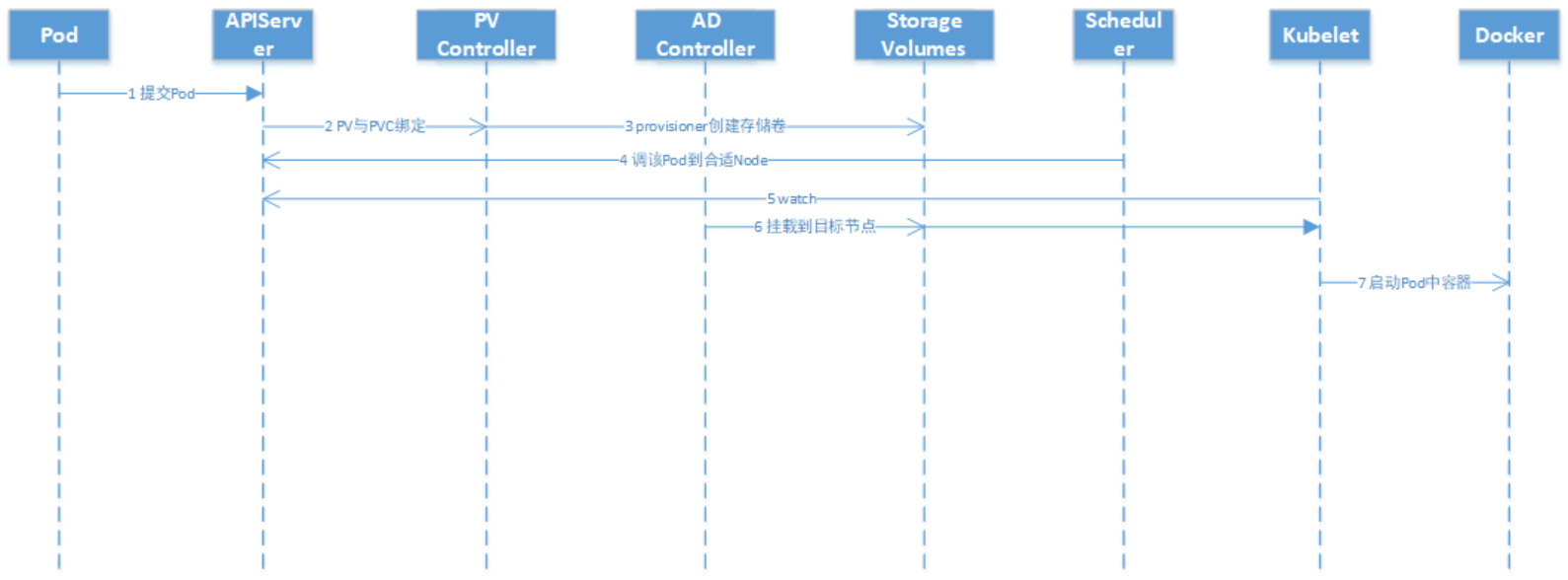

动态 PV 交互流程

1. 用户创建一个包含 PVC 的 Pod
2. PV Controller 会观察 ApiServer，如果它发现一个 PVC 已经创建完毕但仍然是未绑定的状态，它就会试图把一个 PV 和 PVC 绑定
3. Provision 就是从远端上一个具体的存储介质创建一个 Volume，并且在集群中创建一个 PV 对象，然后将此 PV 和 PVC 进行绑定
4. Scheduler 进行多个维度考量完成后,把 Pod 调度到一个合适的 Node
5. Kubelet 不断 watch APIServer 是否有 Pod 要调度到当前所在节点
6. Pod 调度到某个节点之后，它所定义的 PV 还没有被挂载（Attach），此时 AD Controller 就会调用 VolumePlugin，把远端的 Volume 挂载到目标节点中的设备上（/dev/vdb）；当 Volum Manager 发现一个 Pod 调度到自己的节点上并且 Volume 已经完成了挂载，它就会执行 mount 操作，将本地设备（也就是刚才得到的/dev/vdb）挂载到 Pod 在节点上的一个子目录中
7. 启动容器,并将已经挂载到本地的 Volume 映射到容器中

PV、PVC 的 manifest 样例

一个简单的创建 PV、PVC,然后 pod 使用 PVC 的实例

https://kubernetes.io/docs/concepts/storage/persistent-volumes/#persistent-volumes 该链接下有 PV 的每个键值对的解释

https://kubernetes.io/docs/concepts/storage/persistent-volumes/#persistentvolumeclaims 该链接下有 PVC 的每个键值对的机制

注意：

1. storageClassName 相当于 PV 的一个标签，当 PVC 申请的时候，只会选择具有相同 storageClassName 的 PV 来绑定，如果集群中存在 StorageClass 资源的话，则会在对应的 StorageClass 中创建该 PV。该参数的值可以为空，如果不指定 StorageClass，则 PVC 也不能指定，才会绑定到该 PV 上。此时 PV 不使用任何 StorageClass。StorageClass 概念详见：Storage Classes 存储类

该示例先创建 PV，然后创建 PVC，最后让 pod 使用该 PVC，node-1.tj-test 节点上 /opt/myapp 目录会挂载到容器中的 /persistentVolume 目录上

apiVersion: v1
kind: PersistentVolume
metadata:
  labels:
    app: myapp
  name: myapp-pv
spec:
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 10Gi
  local:
    path: /opt/myapp
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - node-1.tj-test
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: myapp-pvc
  labels:
    app: myapp
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi
  selector:
    matchLabels:
      app: myapp
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp
  labels:
    name: myapp
spec:
  replicas: 1
  selector:
    matchLabels:
      name: myapp
  template:
    metadata:
      name: myapp
      labels:
        name: myapp
    spec:
      containers:
      - name: myapp
        image: lchdzh/network-test
        volumeMounts:
        - mountPath: "/persistentVolume"
          name: myapp-pvc
      volumes:
      - name: myapp-pvc
        persistentVolumeClaim:
          claimName: test-claim
