CNI

概述

参考：

CNI 与 OCI 是类似的东西，都是一种规范。

Container Network Interface(容器网络接口，简称 CNI) 是一个 CNCF 项目，用于编写为 Linux 容器配置网络接口的插件。CNI 由两部分组成：

  • CNI Specification(规范)
  • CNI Libraries(库)

由于 CNI 仅仅关注在容器的网络连接以及在删除容器时移出通过 CNI 分配的网络资源。所以，CNI 具有广泛的支持，并且该规范易于实现。

CNI Specification(规范)

每个 CNI 插件必须由 二进制文件 来实现，且这些文件应该可以被容器管理系统(比如 Kubernetes)调用。

CNI 插件负责将网络接口插入容器网络名称空间(例如 veth 对的一端)中，并在主机上进行任何必要的更改(例如将 veth 的另一端连接到网桥)。然后通过调用适当的 IPAM 插件，将 IP 分配给接口并设置与 IP 地址管理部分一致的路由。

CNI Libraries(库)

任何程序都可以调用 CNI 库来实现容器网络，比如 nerdctl、kubelet 等

CNI 的部署和使用方式

官方文档：https://kubernetes.io/docs/concepts/extend-kubernetes/compute-storage-net/network-plugins/#installation

CNI 规范与编程语言无关，并且 CNI 自身仅仅维护标准配置文件和基础插件，想要使用 CNI 来实现容器网络，只需根据标准，调用 CNI 库，即可在程序中实现(比如 nerdctl、kubelet 等)。这些通过 CNI 库实现了容器网络的程序，通过 CNI 插件为其所启动的容器，创建关联网络。

就拿 kubelet 举例 https://github.com/kubernetes/kubernetes/blob/release-1.22/cmd/kubelet/app/options/container_runtime.go

const (
 // When these values are updated, also update test/utils/image/manifest.go
 defaultPodSandboxImageName    = "k8s.gcr.io/pause"
 defaultPodSandboxImageVersion = "3.5"
)

var (
 defaultPodSandboxImage = defaultPodSandboxImageName +
  ":" + defaultPodSandboxImageVersion
)

// NewContainerRuntimeOptions will create a new ContainerRuntimeOptions with
// default values.
func NewContainerRuntimeOptions() *config.ContainerRuntimeOptions {
 dockerEndpoint := ""
 if runtime.GOOS != "windows" {
  dockerEndpoint = "unix:///var/run/docker.sock"
 }

 return &config.ContainerRuntimeOptions{
  ContainerRuntime:          kubetypes.DockerContainerRuntime,
  DockerEndpoint:            dockerEndpoint,
  DockershimRootDirectory:   "/var/lib/dockershim",
  PodSandboxImage:           defaultPodSandboxImage,
  ImagePullProgressDeadline: metav1.Duration{Duration: 1 * time.Minute},

  CNIBinDir:   "/opt/cni/bin",
  CNIConfDir:  "/etc/cni/net.d",
  CNICacheDir: "/var/lib/cni/cache",
 }
}

可以看到，kubelet 在启动时通过 /etc/cni/net.d/ 目录下的配置文件来加载网络插件。当启动一个 Pod 时，kubelet 调用该目录下的网络插件配置后，由网络插件代为给 Pod 地址分配，接口创建，网络创建等

在部署 Kubernetes 的 CNI 插件时，有一个步骤是安装 kubernetes-cni 包，其目的就是在宿主机上安装 CNI 插件所需的基础二进制文件。这些文件一般保存在 /opt/cni/bin/ 目录中。

kubelet 配置 pod 网络时，首先会读取下 /etc/cni/net.d/目录下的配置，查看当前所使用的 CNI 插件及插件参数，比如现在是 flannel ，那么 flannel 会将 /run/flannel/subnet.env 文件的配置信息传递给 kubelet ，然后 kubelet 使用 /opt/cni/bin/ 目录中的二进制文件，来处理处理 pod 的网络信息。

注意：各种 CNI 的 cidr 配置由 controller-manager 维护，--cluster-cidr=10.244.0.0/16 与 --node-cidr-mask-size=24 这俩参数用来指定 cidr 的范围。

同时 CNI 还可以被 nerdctl 工具使用，作为直接使用 Containerd 启动容器的网络接口，让容器附加在通过 CNI 的 plugin 创建出来的网络设备上。nerdctl 同样会读取 CNI 配置文件，并通过 CNI 插件创建网络设备之后，nerdctl 再将容器关联到网络设备上。

CNI 插件说的通俗易懂点，其实就是两个主要功能

  1. 路由表维护
  2. 发现路由规则
  3. 生成路由表
  4. 流量处理(如果需要的话)

CNI 插件列表

官方文档：https://github.com/containernetworking/plugins

下面仅列出由 CNI 团队维护的一些参考和示例插件。CNI 的基础可执行文件一般分为三类：

第一类：Main 插件，用于创建具体的网络设备。

比如，bridge、ipvlan、loopback、macvlan、ptp(Veth Pair)、vlan 等。都属于“网桥”类型的 CNI 插件，所以在具体实现中，往往会调用 bridge 这个二进制文件。

  • bridge # 创建一个桥设备，向其中添加主机和容器。
  • ipvlan # Adds an ipvlan interface in the container.
  • loopback # Set the state of loopback interface to up.
  • macvlan # Creates a new MAC address, forwards all traffic to that to the container.
  • ptp # 创建一对 veth 设备
  • vlan # Allocates a vlan device.
  • host-device # Move an already-existing device into a container.

第二类：IPAM 插件(IP Address Management)，用于负责分配 IP 地址。

比如，dchp、host-local

  • dhcp：这个文件会向 DHCP 服务器发起请求；
  • host-local，会使用预先配置的 IP 地址段来进行分配

第三类：其他插件

比如 flannel、tuning、portmap、bandwidth

  • flannel：专门为 Flannel 项目提供的 CNI 插件。早期的默认插件，叠加网络，不支持网络策略(即定义哪个 Pod 访问哪个 Pod 等策略)
  • tuning：是一个通过 sysctl 调整网络设备参数的二进制文件
  • portmap：是一个通过 iptables 配置端口映射的二进制文件
  • bandwidth：是一个使用 Token Bucket Filter(TBF)来进行限流的二进制文件

第三方 plugin

可用的第三方插件列表在这里：https://github.com/containernetworking/cni#3rd-party-plugins

下面是一些常用的第三方 CNI 简介

  • Calico # 三层隧道网络，基于 BGP 协议，即支持网络配置也支持网络策略
  • Cilium # 基于 eBPF 实现的，性能很好
  • 等

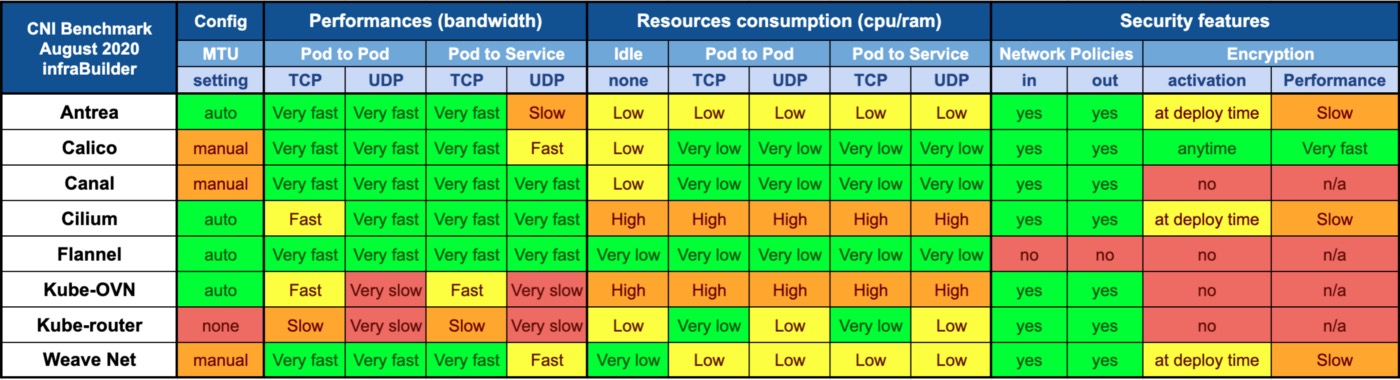

各种 CNI 的对比

CNI 关联文件

/etc/cni/net.d/# 默认配置文件保存目录

/opt/cni/bin/ # 默认 CNI 插件保存目录

/var/lib/cni/ # 默认 CNI 运行时产生的数据目录
