Networking device

概述

参考：

• Wiki, Networking hardware

Networking device(网络设备) 也成为 Networking hardware(网络硬件) 是计算机网络上的设备之间进行通信和交互所需的电子设备。具体来说，它们调解计算机网络中的数据传输。最后接收或产生数据的单元称为主机、端系统或数据终端设备。

• Router(路由器) 与 Switch(交换机) 是常见的基础网络设备。

ATCA

参考：

• PICMG 官网，开放标准 - advancedtca
• Wiki, Advanced Telecommunications Computing Architecture

Advanced Telecommunications Computing Architecture(高级的电信计算架构，简称 ATCA or AdvancedTCA) 是一系列 PICMG 规范，官方规范名称 PICMG 3.x 被称为 AdvancedTCA。

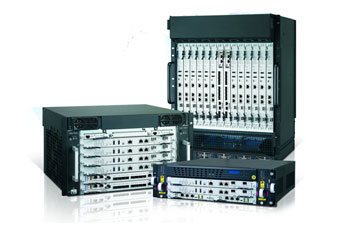

AdvancedTCA 是基于模块化结构的、兼容的、并可扩展的硬件构架。模块化体现在：只要符合 ATCA 标准研发出来的刀片，都可以插入到 ATCA 标准的机框中。AdvancedTCA 主要用于构建电信和网络设备，如基站控制器、传输设备、数据交换机等。它采用了模块化的设计理念，可以容纳多个处理器、存储设备、网络接口等功能模块，并提供了高速互联和热插拔功能，以支持系统的灵活性和可维护性。

随着时代的发展，ATCA 标准甚至将期范围扩展到面向军事/航空航天工业的更坚固的应用上。

大体上 ATCA 规范的硬件分为两部分

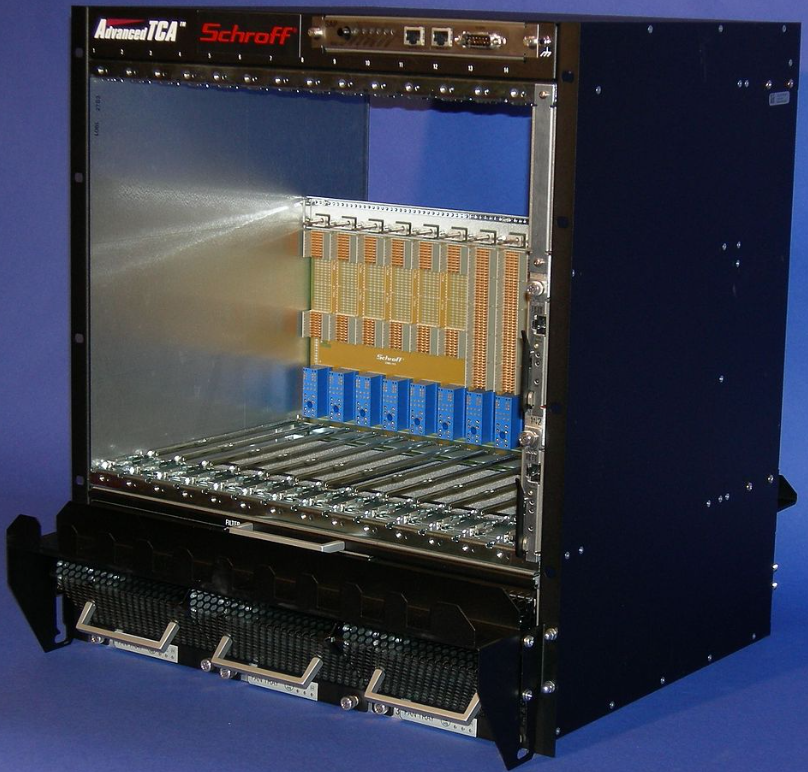

• Shelf(机架、机框)
• Blade(刀片)

Blade

Blade(刀片) 是可以插入 Shelf 中的硬件，可以是处理器、交换机、AMC 托架、etc. 。一个典型的 ATCA 设备将包含一个或多个交换机刀片和多个处理器刀片。

Blade 也可以称为 Board(板卡)，常见的形容有 DPI 板、分流板、etc. 。

辅助材料

以太网双绞线

参考：

• Wiki, Ethernet over twisted pair

Optical fiber(光纤)

参考：

• Wiki, Optical fiber(光纤)
• Wiki, Fiber-optic communication(光纤通信)

光功率的单位是 dbm，光衰的单位是 db。发送端光功率(大)-接收端光功率（小）=光衰（正直）

光功率值分大小，越小信号越弱。通常发光小于 0dbm(负值)。

接收端能够接收的最小光功率称为灵敏度，发光功率减去接收灵敏度是允许的光纤衰耗值（dbm-dbm=db）.测试时实际的发光功率减去实际接收到的光功率的值就是光纤衰耗(db)

举例说明：一段光纤能接受的最小光功率（即接受灵敏度）是-20dbm(低于-20 光纤点不亮)。

发送端光功率是-5dbm，则最大光衰为-5-（-20）=15db,即允许的最大衰耗为 15db，大于则点不亮。 如接收端测出来的是-10dmb，那么光纤衰耗是-5-（-10）=5db,小于最大衰耗 15db，此时光纤能正常点亮。

光纤电缆，光缆 Fiber-optic cable https://en.wikipedia.org/wiki/Fiber-optic_cable

TODO: Single-mode fiber(单模) 和 Multi-mode fiber(多模)？

• SC 接口

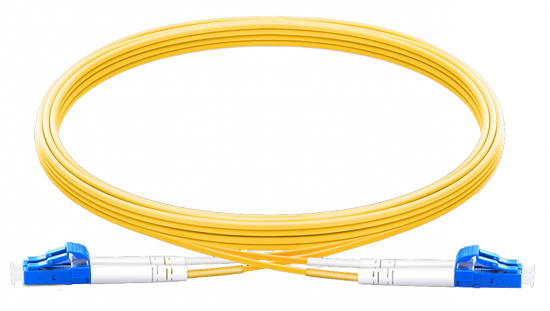

• LC 接口
• FC 接口

Optical module(光模块)

光电收发器 即光模块，光转电，由 光电子器件、功能电路、光接口 组成。光电子器件包括发射和接收两部分。

• 简单的说，光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。
