Ceph

概述

参考：

• 官网
• 官方文档
• Wiki, Ceph
• https://blog.csdn.net/younger_china/article/details/73410727

Ceph 是一个开源的分布式存储系统，可以提供 对象存储、快存储、文件存储 能力。是一个 Software Defined Storage(软件定义存储) 的代表性产品。

一个 Ceph 存储集群至少需要 Ceph Monitor、Ceph Manager、Ceph OSD 这三个组件；如果要运行 Ceph 文件系统客户端，则也需要 Ceph MDS。

• Monitor # Ceph Monitor(Ceph 监视器，简称 ceph-mon) 负责维护集群状态的映射关系。通常至少需要 3 个 ceph-mon 以实现高可用，多节点使用 Paxos 算法达成共识。
  • 可以这么说，Ceph 集群就是指 ceph-mon 集群。ceph-mon 负责维护的集群状态，就是用来提供存储服务的。
  • ceph-mon 映射、ceph-mgr 映射、ceph-osd 映射、ceph-mds 映射、ceph-crush 映射。这些映射是 Ceph 守护进程相互协调所需的关键集群状态，说白了，就是映射关系。
    • 这里的映射，英文用的是 Map，其实也有地图的意思，就是表示这个集群有多少个 ceph-mon、有多少个 ceph-mgr 等等，还有底层对象属于哪个 PG，等等等等，这些东西构成了一副 Ceph 的运行图。
  • ceph-mon 还负责管理守护进程和客户端之间的身份验证。
• Manager # Ceph Manager(Ceph 管理器，简称 ceph-mgr) 负责跟踪运行时指标和 Ceph 集群的当前状态，包括存储利用率、性能、系统负载等。通常至少需要 2 个 ceph-mgr 以实现高可用。
  • ceph-mgr 可以提供 Web 管理页面、关于 Ceph 集群的 Prometheus 格式的监控指标
• OSD Daemon # Ceph OSD Daemon(Ceph OSD 守护进程，简称 ceph-osd) 负责向 OSD 读写数据、处理数据复制、恢复、重新平衡，并通过检查其他 ceph-osd 的心跳向 ceph-mon 和 ceph-mgr 提供一些监控信息。通常至少需要 3 个 ceph-osd 以实现高科用。
  • Object Storage Device(对象存储设备，简称 OSD) 是一个物理或逻辑上的存储单元(比如一块硬盘)，这是 Ceph 得以运行的最基本的存储单元。
    • 有的时候，人们容易把 OSD 理解为 Ceph OSD Daemon，这俩是有本质区别的。因为在最早的时候，OSD 有两种含义，一种是 Object Storage Device 另一种是 Object Storage Daemon。由于这种称呼的模糊性，后来就将 Object Storage daemon 扩展为 OSD Daemon。OSD 则仅仅代表 Object Storage Device。只不过运行 OSD Daemon 的程序名称，依然沿用了 osd 的名字。
  • 注意，为了让每一个 OSD 都可以被单独使用并管理，所以每个 OSD 都有一个对应的 ceph-osd 进程来管理。一般情况，Ceph 集群中每个节点，除了系统盘做 Raid 以外，其他硬盘都会单独作为 OSD 使用，且一个节点会有大量磁盘来对应 OSD。
• MDS # Ceph Metadata Server(Ceph 元数据服务器，简称 ceph-mds) 代表 Ceph 文件系统元数据。ceph-mds 允许 POSIX 文件系统用户执行基本命令(比如 ls、find 等)，而不会给 Ceph 集群带来巨大负担。
  • 注意，Ceph 提供的 块存储 和 对象存储 功能并不使用 ceph-mds。

架构

参考：

• 官方文档，架构

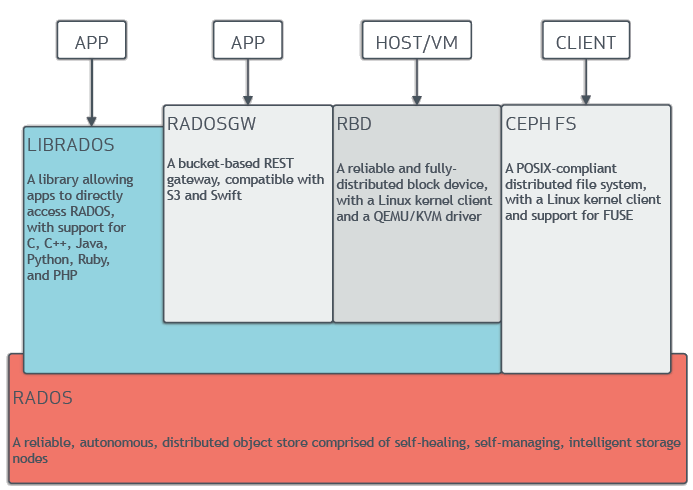

其实 Ceph 本身就是一个对象存储，基于RADOS 实现，并通过 Ceph Client 为上层应用提供了通用的 块存储、文件存储、对象存储 的调用接口。

• RADOS # Reliable Autonomic Distributed Object Store(可靠的、自动化的分布式对象存储，简称 RADOS) 是一种由多个主机组成、由 CRUSH 算法实现数据路由的，分布式对象存储系统。是 Ceph 的底层存储系统。
  • OSD 是组成 RADOS 的基本存储单元。
• Ceph Client # Ceph 客户端。是可以访问 Ceph 存储集群(即 RADOS) 的 Ceph 组件的集合。
  • LIBRADOS # Library RADOS(RADOS 库，简称 librados)。应用程序可以调用 librados 以直接访问 RADOS。当我们使用 Ceph 时，Ceph 实际上是调用 librados 的 API(这是一个 rpc 接口)，将提交的文件切分为固定大小的数据，存放到 RADOS 中。
    • 同时，我们自己也可以使用 librados 开发出类似 ceph-rgw、ceph-rbd 这种应用程序以实现个性化需求。
  • RADOSGW # RADOS Gateway(RADOS 网关，简称 radosgw)。使用 librados 实现的应用程序，可以提供兼容 S3 和 Swift 对象存储的接口
  • RBD # RADOS Block Device(RADOS 块设备，简称 RBD)。使用 librados 实现的应用程序，为 Linux 内核 和 QEMU/KVM 提供一个可靠且完全分布式的块存储设备。
  • CEPH FS # Ceph File System(Ceph 文件系统，简称 CFS)。直接使用 RADOS 实现一个符合 POSIX 的分布式文件系统，带有 Linux 内核客户端并支持 FUSE，可以直接挂载使用。甚至可以进一步抽象，实现 NFS 功能。

Ceph 数据写入流程

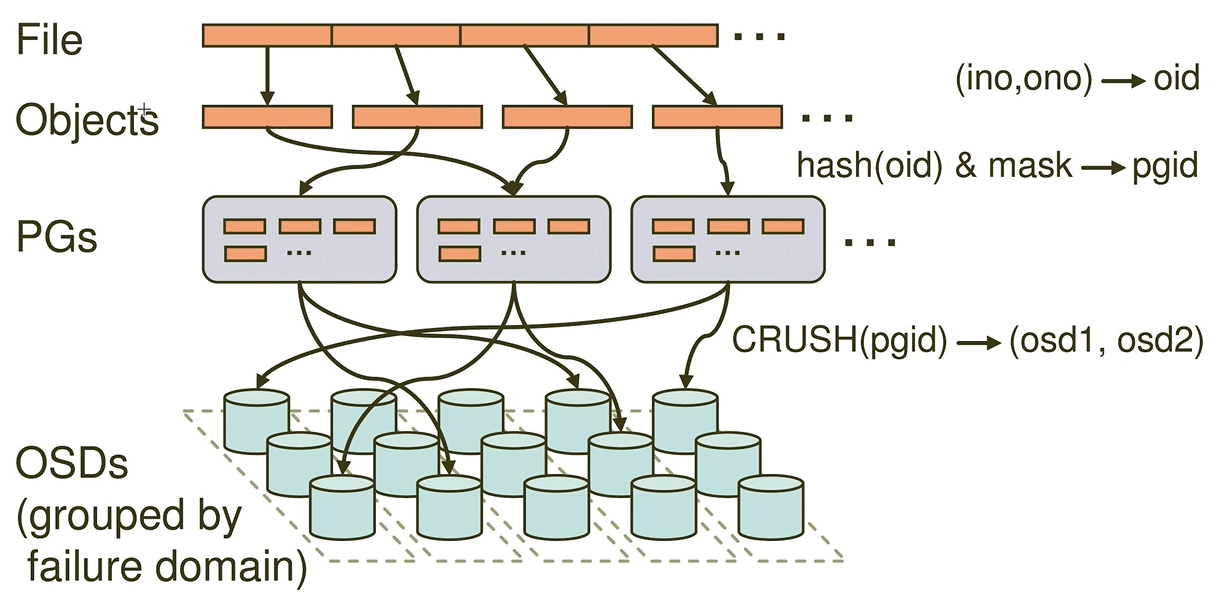

Ceph 集群从 Ceph 的客户端接收到的数据后，将会切分为一个或多个固定大小的 RADOS Object(RADOS 对象)。Ceph 使用 Controlled Replication Under Scalable Hashing(简称 CRUSH) 算法计算出 RADOS 对象应该放在哪个 Placement Group(归置组，简称 PG)，并进一步计算出，应该由哪个 ceph-osd 来处理这个 PG 并将 PG 存储到指定的 OSD 中。ceph-osd 会通过存储驱动器处理 RADOS 对象的 读、写 和 复制操作。

注意：当创建完 Ceph 集群后，会有一个默认的 Pool，Pool 是用来对 PG 进行分组的，且 PG 必须属于一个组，不可独立存在。

RADOS 对象有如下几个部分组成

• Object Identify(对象标识符，简称 OID) # OID 在整个 Ceph 集群中是唯一。
• Binary Data(二进制数据数据) # 对象的数据
• Metadata(元数据) # 元数据的语义完全取决于 Ceph 客户端。例如，CephFS 使用元数据来存储文件属性，如文件所有者、创建日期、上次修改日期等。

ceph-osd 将数据作为对象存储在平坦的命名空间中 (例如，没有目录层次结构)。对象具有标识符，二进制数据和由一组名称/值对组成的元数据。

RADOS

与传统分布式存储不同，传统分布式存储中的 NameNode 极易形成性能瓶颈。基于此，RADOS 设计了一种新的方式来快速找到对象数据。RADOS 中并不需要 NameNode 来存储每个对象的元数据，RADOS 中的对象，都是通过 Controlled Replication Under Scalable Hashing(简称 CRUSH) 算法来快速定位的。

bluestore

这是 Ceph 所管理的 OSD 的文件系统类型

Ceph 的存储能力

块存储

Ceph 通过 RDB 提供块存储能力

文件存储

Ceph 通过 CEPHFS 提供文件存储能力

对象存储

RADOS Gateway 简称 radosgw，Ceph 通过 radosgw 程序，可以对外提供标准的 S3 或 swift 接口，以实现主流对象存储功能。很多时候，radosgw 程序运行的进程称为 ceph-rgw

Ceph Manager

参考：

• 官方文档，Ceph 管理器

Ceph Manager 是通过一个名为 ceph-mgr 的二进制程序以守护进程运行的管理器。ceph-mgr 可以向外部监控和管理系统提供额外的监控和接口。

ceph-mgr 曾经是 ceph-mon 的一部分，自 luinous(12.x) 版本依赖，ceph-mgr 独立出来，成为 Ceph 集群的必选组件。

Dashboard 模块

Dashboard 模块是一个内置的基于 Web 的 Ceph 管理和监控程序，通过它可以检查和管理 Ceph 集群中的各个方面和资源。默认监听 8443 端口

在 Dashboard 模块中，提供了一组用于管理集群的 RESTful 风格的 API 接口。这组 API 位于 /api 路径下。详见《[API](</docs/5.数据存储/1.存储/存储的基础设施架构/Distributed%20Storage(分布式存储)/Ceph/API.md»)》章节

Prometheus 模块

启动 Prometheus 模块后，ceph-mgr 默认在 9283 端口上暴露 Prometheus 格式的监控指标。

Ceph RADOSGW

默认监听 7480 端口
