Time series 面板

概述

参考：

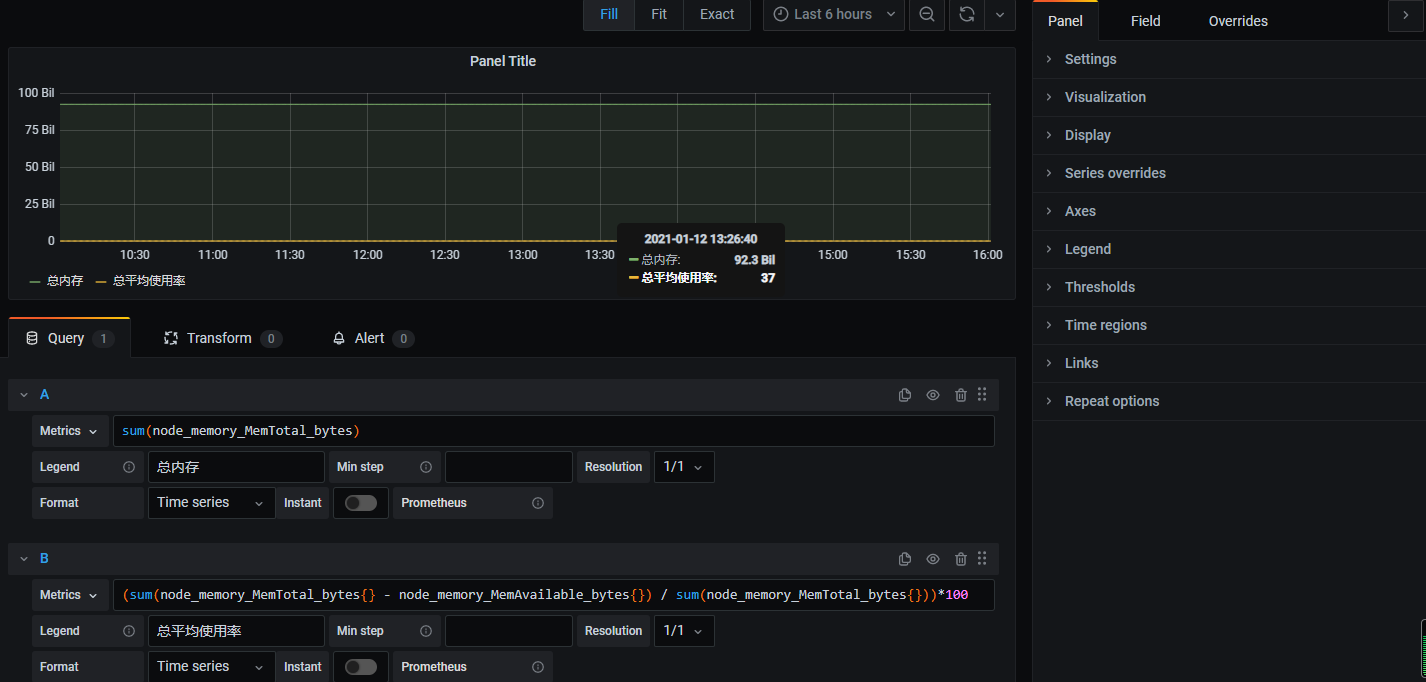

这是一个初始的 Time series 面板，有两条查询语句，更改了序列的名称。

sum(node_memory_MemTotal_bytes)

(sum(node_memory_MemTotal_bytes{} - node_memory_MemAvailable_bytes{}) / sum(node_memory_MemTotal_bytes{}))*100

Time series 是一个二维的，具有 x/y Axes(轴) 的面板。x 轴(横轴) 以时间分布、y 轴(纵轴) 以样本值分布

下面的文章将只介绍 Time series 面板的独有配置，有很多共有配置详见 Panel

Panel - 面板配置

Tooltip(工具提示)

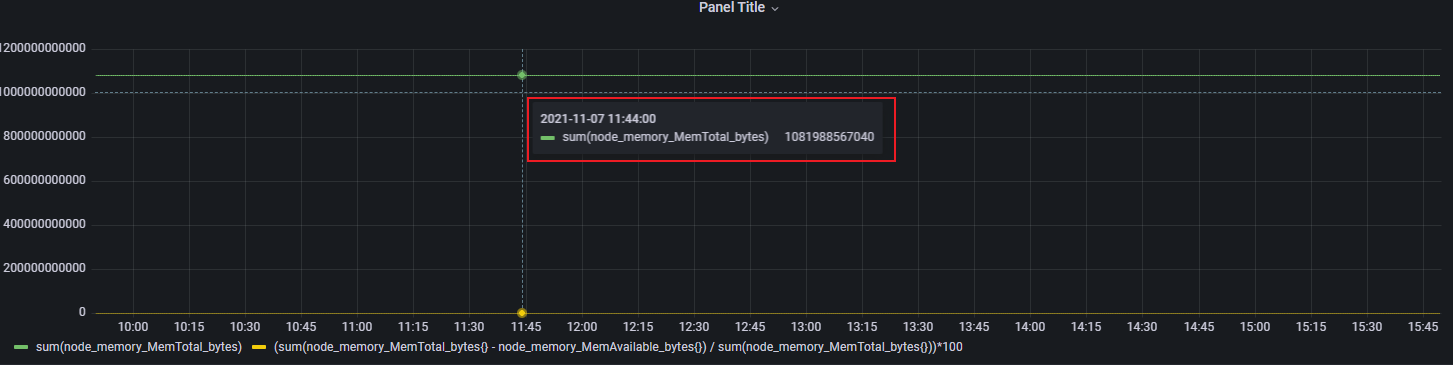

当鼠标移动到面板上是显示的提示，效果如下

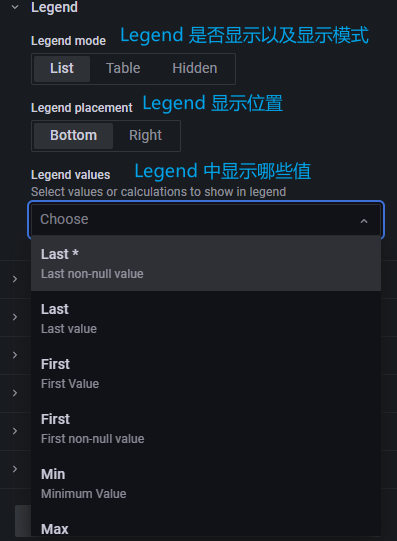

Legend - 用于配置面板内的 Legend

Legend

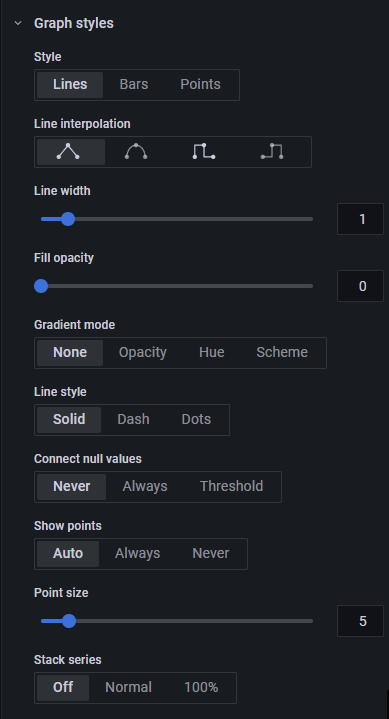

Graph styles(图表样式)

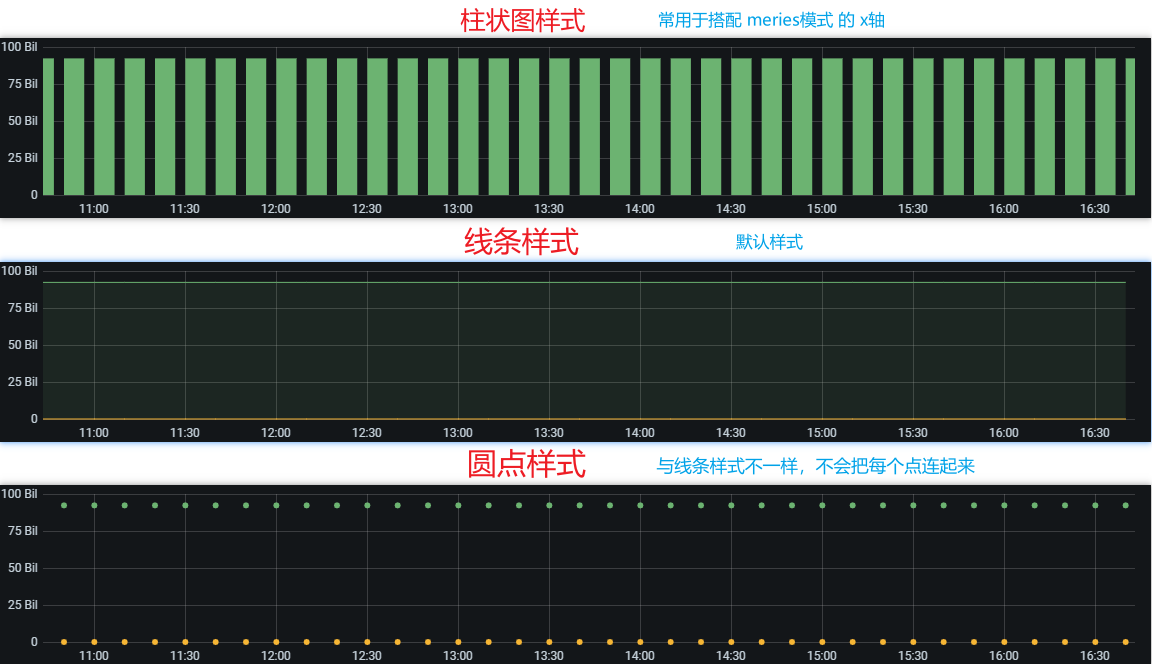

设置值的显示样式(柱状、线条、圆点三种)

其他的配置选项，都是在开启某个样式后，才会显示对应样式专用的选项。 Min step 设置时间长一点，Bars 与 Points 样式才可以看出来效果。否则都挤到一坨去了~

Style # 指定图表样式

• Bars # 柱状图样式。当 X 轴的模式变为 Series、Historgram 时，自动开启
• Lines # 线条样式。
  • Line width # 线条宽度。
  • Fill opacity# 填充不透明。默认 0。
• Points # 圆点样式。
  • Point size# 每个圆点的大小

Alert thresholds # 在面板上显示报警阈值和区域

除了设置面板中值的显示样式，还可以设置一些其他的设置

Stacking and null value(叠加与空值)

用于在面板上叠加所有 series 的值

Hover tooltip(悬停提示) # 开启后，鼠标悬停在面板上，会出现一些关于 series 的信息

Mode # 模式。

• All series # 鼠标悬停到面板时，显示所有 series 的信息
• Single # 鼠标选定到面板时，只显示鼠标所在的 series 的信息。

Sort order # 排序。有三种排序方式：None(不排序)、Increasing(由上到下逐渐增大)、Decreasing(由上到下逐渐减小)

overrides(替换) - 用于个性化每个序列的配置

顾名思义，就是用来替换序列样式的。当一个面板上，配置了多个查询语句，这时就会产生多条 Series。而右侧的配置，是统一的，所有 Series 的配置内容都一样，这样不利于数据展示。所以通过 Series overrides 可以个性化得配置每一条 Series，让不同的 Series 展示出不同的效果(比如多条 Series 可以具有不同的单位、不同的线条宽度不同、不同的显示方式)

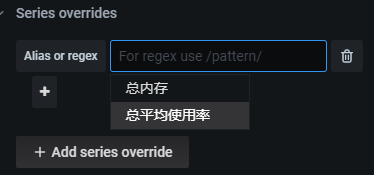

点击 + Add series override 即可为指定的 series 进行配置

在 Alias or regex 选择要配置的序列。这里也可以使用正则表达式进行多个 series 的匹配。然后点击 + 符号，即可为选定的 series 进行单独的配置。

应用实例

上面的例子，一个语句是内存用量，一个语句是内存使用率，单位是不一样(一个 KiB、一个百分比)。这时候，就需要使用 Series overrides，为每个 Serie 单独配置。不但单位可以分别配置，还可以将 Serie 移动到右侧的 Y 轴。还可以为不同的 series 配置不用的显示方式(比如有的用圆点、有点用线条、有的用柱状图，都可以在同一个面板显示出来)

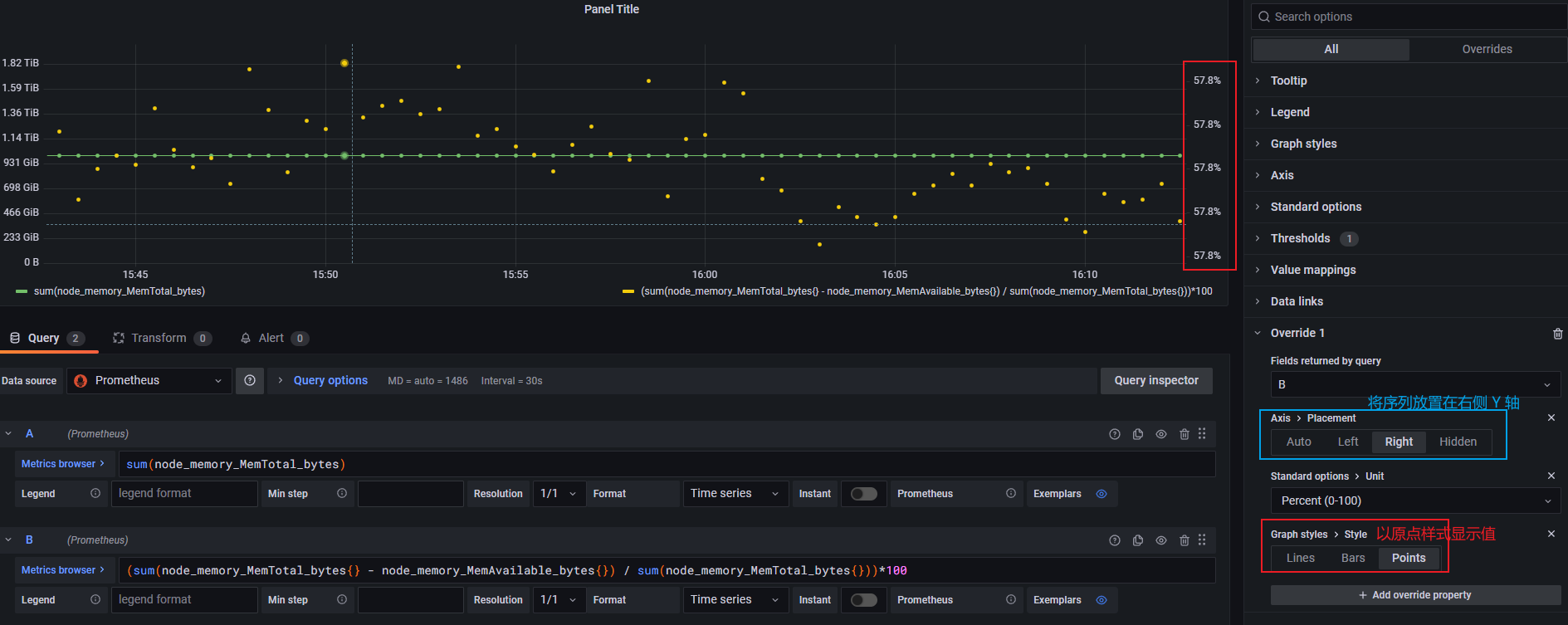

比如我现在为 总平均使用率 序列进行单独配置，面板就会变成下面这种效果：

Axes - 设定坐标轴的显示内容

在这里可以更改 x 轴 和 y 轴 的显示内容。常用于配置 metrics 值的 unit(单位)、Decimals(小数位数)。

Left Y/Right Y # 更改 Y-axes(Y 轴) 的信息

• Show # 是否显示这个轴
• Unit # 配置 Y 轴 的单位
• Decimals # 配置 Y 轴显示的小数位数。
• Label # 配置 Y 轴 的标签(标签会显示在 Y 轴 的旁边)

Y-Axes # Y 轴 配置。一些对齐方式

X-Axis # X 轴 配置。可以更改 X 轴的 Mode(模式)

• Mode # 模式。用于改变 X 轴的 显示模式。
  • Time # 时间模式。默认模式。X 轴 表示 时间，数据按时间分组（例如，按小时或分钟）。
  • Series # 序列模式。X 轴 表示 series，数据按照序列分组。Y 轴 仍然代表该序列的值
    • 注意：当 X 轴 切换到 Series 模式时，Display 配置中的将自动使用柱状图的方式
  • Histogram # 直方图模式。X 轴 表示 序列的值，Y 轴 表示 该值的计数。

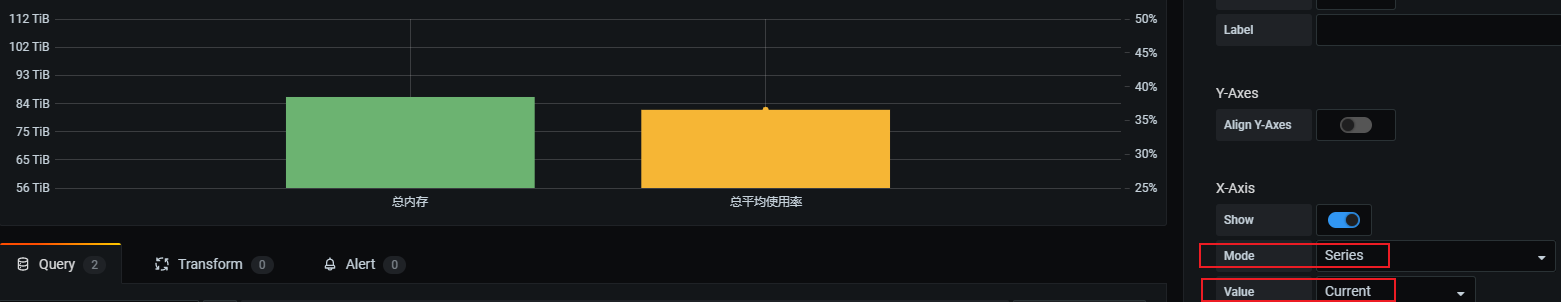

X 轴的 Series 模式 示例

当 X 轴 变为 series 模式 时，由于没有时间这种维度，所以一般都使用 当前值。

Time regions - 时间区域。Time series 类型面板不常用

Overrides - 字段替换配置

详见：Overrides
