Thanos

概述

参考：

首先需要明确一点，Thanos 是一组程序的统称。这一组程序可以组成具有无限存储容量的高可用 Metrics 系统。可以将其无缝添加到现有 Prometheus 之上。

单独使用 Prometheus 可能产生的问题

  • 长、短期数据未分层，一套 Prometheus 在被查询长周期指标时，Prometheus 所在服务器的内存、CPU 使用率飙升，甚至可能导致监控、告警服务不可用，原因在于两点：
    • 查询长周期数据时，Prometheus 会将大量数据载入内存
    • Prometheus 载入的不是降采样数据
  • 查询的时间范围越大，需要的内存就越多。在另一个生产的方案中，采用 VictoriaMetrics 单机版作为远端存储，服务器内存高达 128G。同时，这种方式还存在丢数据的情况。
  • Prometheus 联邦的方式，只是结局了将多个 Prometheus 聚合起来的情况，并没有提供抽样的能力，不能加快长周期指标的查询，不适用于当前远端存储的场景。

综上所属

  • Thanos Compact 组件能对指标数据进行降采样，以提高大时间范围查询的效率
  • Thanos 的 Sidecar 和 Receiver 组件都可以将指标数据转存到对象存储中
  • Thanos Querier 组件可以
  • 此时，通过 Thanos 将数据分了层
    • 短期数据保存在 Receiver 或 Prometheus 中，用于告警系统的高频查询以及 Grafana 的展示
    • 长期数据保存在对象存储中，以供后续分析使用

Thanos 架构概述

Thanos 遵循 KISS 和 Unix 哲学，由一组组件组成，每个组件都可以实现特定的功能：

  • Prometheus 本地数据处理
    • Sidecar # 暴露 StoreAPI。连接 Prometheus，读取其数据以便进行下一步处理。将已压缩数据上传到对象存储，或读取其数据以进行查询和/或将其上传到云存储中。还可以动态重载 Prometheus 配置文件。
    • Receiver # 暴露 StoreAPI。实现了 Prometheus 的 Remote Write API。接收 Prometheus 发送过来的 WAL 数据存储到 Receiver 本地的 TSDB 中，也就是说，Receiver 本身就是一个 TSDB。同时，也可以将这些数据上传到对象存储中。
  • PromQL 查询处理。分为两个部分，一个前端一个后端。
    • Querier # 实现 Prometheus 的 API、以及一个类似 Prometheus 的 Web 页面。Querier 从 StoreAPI 查询数据并返回结果。
    • Query Frontend # 实现 Prometheus 的 API、以及一个类似 Prometheus 的 Web 页面。可以将请求负载均衡到指定的多个 Querier 上，同时可以缓存响应数据、也可以按查询日拆分。有点像 Redis 的效果。
  • 对象存储中的数据处理
    • Store Gateway # 暴露 StoreAPI。将对象存储中的数据暴露出来，供 Querier 组件通过 PromQL 查询
    • Compactor # 压实数据，对保存在对象存储中的数据进行降采样。
  • 其他
    • Ruler # 针对 Thanos 中的数据评估记录和警报规则以进行展示/上传。

通过 thanos 程序的子命令可以运行指定的组件

~]# docker run --rm quay.io/thanos/thanos:v0.20.0 --help
usage: thanos [<flags>] <command> [<args> ...]

A block storage based long-term storage for Prometheus.

Flags:
  -h, --help               Show context-sensitive help (also try --help-long and
...... 略

Commands:
  help [<command>...]
    Show help.

  sidecar [<flags>]
    Sidecar for Prometheus server.

  store [<flags>]
    Store node giving access to blocks in a bucket provider. Now supported GCS,
    S3, Azure, Swift, Tencent COS and Aliyun OSS.

  query [<flags>]
    Query node exposing PromQL enabled Query API with data retrieved from
    multiple store nodes.

  rule [<flags>]
    Ruler evaluating Prometheus rules against given Query nodes, exposing Store
    API and storing old blocks in bucket.

  compact [<flags>]
    Continuously compacts blocks in an object store bucket.
  ...... 略
  receive [<flags>]
    Accept Prometheus remote write API requests and write to local tsdb.

  query-frontend [<flags>]
    Query frontend command implements a service deployed in front of queriers to
    improve query parallelization and caching.

可以看到：

  • Sidecar # 由 thanos sidecar 子命令实现。
  • Receiver # 由 thanos receive 子命令实现。
  • Store Gateway # 由 thanos store 子命令实现。
  • Querier # 由 thanos query 子命令实现。
  • Query Frontend # 由 thanos query-frontend 子命令实现
  • Compactor # 由 thanos compact 子命令实现。
  • Ruler # 由 thanos rule 子命令实现。

thanos 二进制文件的设计方式与 loki 非常类似，都是在单一二进制文件中，可以运行指定的一个或多个组件。

StoreAPI

StoreAPI 并不算一个组件，而是 Thanos 的一个核心概念。Sidecar、Store、Receiver 组件可以暴露 StoreAPI 端点。而 Query 可以使用其他组件暴露出来的 StoreAPI 端点。

Query 向 StoreAPI 发送 PromQL 查询请求，Sidecar、Store、Receiver 在 StoreAPI 上收到 PromQL 请求后，从各自关联的后端数据库中查询数据，并返回给 Query。

StoreAPI 一般都是 gRPC 调用。

架构分类

在 Thanos 中，Sidecar 和 Receiver 组件是最主要的组件，这俩组件，可以让 Thanos 实现两种架构模型。

  • Sidecar 架构 # 通过推送方式，将时序数据转存到对象存储中
  • Receiver 架构 # 自身就是一个 TSDB，也实现了 Prometheus 的 Remote Write API。接收 Prometheus 发送过来的 WAL 数据存储到 Receiver 本地的 TSDB 中。同时，也可以将这些数据上传到对象存储中。

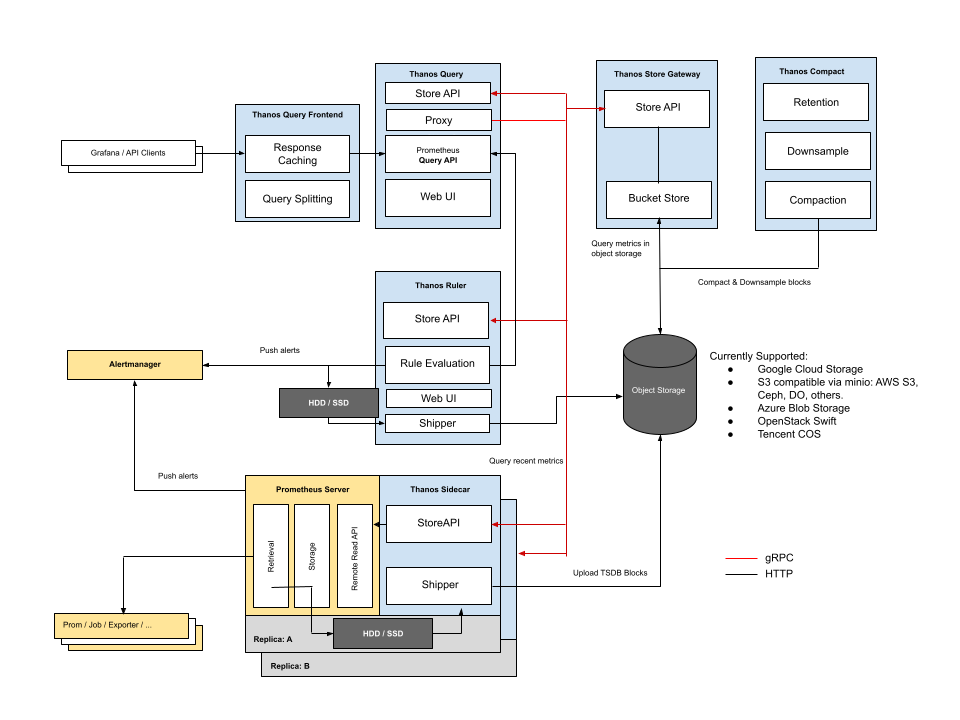

Sidecar 架构

Thanos High Level Arch Diagram.png

Receiver 架构

Thanos High Level Arch Diagram Receive v0.19.png

总结

Compactor、Sidecar、Receiver、Ruler 是唯一对对象存储具有写权限的组件，且只有 Comactor 才能删除数据。

  • 通常情况下，Compactor 不需要高可用，因为 Compactor 没有针对所有对象存储提供的安全锁定机制，所以当多个 Compactor 同时操作同一个 Bucket 内的对象，则会出现争抢问题，导致数据异常。

Sidecar 与 Receiver 两种架构的对比

Sidecar

  • 优势:
    • 查询时从多个源来获取数据，降低单一数据源压力
  • 缺点:
    • 近期数据需要 Query 与 Sidecar 之间网络请求完成，会增加额外耗时
    • 需要 Store Gateway 能访问每个 Prometheus 实例

Receiver

  • 优势：
    • 数据集中
    • Prometheus 无状态
    • 只需要暴露 Receiver 给 Prometheus 访问
  • 缺点:
    • Receiver 承受大量 Prometheus 的 remote write 写入

总的来说

  • 当 Prometheus 数量多的情况下，推荐使用 Sidecar 模式，因为所有 Prometheus 如果同时通过 Remote Write 向同一个 Receiver 写入数据，并且 Receiver 还要处理来自 Querier 的查询请求。
  • 当需要 Prometheus 完全无状态的时候，推荐使用 Receiver，并且这种模式也利于将整体架构转移到其他监控系统(比如 Grafana 的 Mimir)，此时 Prometheus 仅作为发现目标、采集数据所用，将时序数据的存储能力交给其他更优质的产品。

Thanos 主要组件概述

Sidecar 和 Receiver 组件是最基本的 Thanos 功能。也就是说一般情况下，值部署一个 Sidecar 组件或者 Receiver 组件即可处理 Prometheus 本地的时序数据

不同的是：

  • Sidecar 是通过推送的方式，将 Prometheus 本地数据推送到对象存储。
    • 不过 Sidecar 还有一些其他功能，比如动态加载配置文件等等。
  • Receiver 自身就是一个 TSDB，也实现了 Prometheus 的 Remote Write API。接收 Prometheus 发送过来的 WAL 数据存储到 Receiver 本地的 TSDB 中。
    • 当然，Receiver 也可以将本地时序数据推送到对象存储。

Sidecar(边车)

https://thanos.io/tip/components/sidecar.md/

Sidecar 可以连接 Prometheus Server，读取其数据以便进行下一步处理。Sidecar 可以提供下列功能：

  • 实时配置更新 # 实时监控 Prometheus Server 配置文件，当文件变化时让 Prometheus Server 重载配置。或者通过配置文件模板，生成配置文件。
  • 转存数据 # 将 Prometheus Server 的数据转存到其他地方。比如 对象存储、公有云存储、本地文件系统 等等
  • 暴露 StoreAPI # Querier 组件可以通过 Sidecar 的 StoreAPI 向 Prometheus Server 发起 PromQL 请求，以获查询数据。

注意：

  • 该组件并不是通过 Prometheus 的 Remote Write 将数据写入到对象存储中的。而是将 Prometheus 已经压缩的数据块，上传到对象存储中。所以，如果直接从对象存储中查询数据，并不是实时的，远程存储的数据与 Prometheus 中的数据的时间间隔受 Prometheus 压缩数据间隔影响。
    • 所以，Thanos 如果想要通过 Remote Write 来转存数据，则是通过 **Receiver **功能实现的。
  • 要使 Sidecar 模式正常运行，必须修改 Prometheus 的 --storage.tsdb.min-block-duration 与 --storage.tsdb.max-block-duration 这俩命令行标志的值为相同的值以禁用 Prometheus 的本地压缩，通常推荐设置为默认的 2h。
    • 这个设置是为了避免当 Sidecar 在上传数据会读取 Prometheus 的本地数据时而产生的问题。比如正在读取的数据正在被压缩，那么该数据上传到对象存储中将会出现问题，甚至都无法正常读取与上传

Receiver(接收器)

https://thanos.io/tip/components/receive.md/

Receiver 是一个实现了 Prometheus 的 Remote Write API 的 TSDB，具有如下功能。

  • Remote Write API # Receiver 接收 Prometheus Remote Write 传输过来的 WAL 数据，并存储在本地 TSDB 中。
  • 转存数据 # Receiver 还可以将这些数据转存到对象存储中。
  • 暴露 StoreAPI # Queriver 组件可以直接向 Receiver 的 StoreAPI 发起 PromQL 请求。
    • 注意：由于 Receiver 自身就是 TSDB，所以这个 PromQL 可以直接从 Receiver 中查询数据而不用像 Sidecar 似的，还得把查询请求转发给 Prometheus。

Thanos 其他组件概述

Querier(查询器)

https://thanos.io/tip/components/query.md/

Query 组件分为两部分

  • Querier(查询器) # 实现了 Prometheus API，可以通过 Querier 发起 PromQL 查询请求，以获取数据；甚至可以从 Prometheus Server 的时序数据库中删除数据。每个从 Querier 发起的 PromQL 查询请求都会发送到可以暴露 StoreAPI 的组件上，并获取查询结果。
  • Query Fronted(查询前端) # 实现 Prometheus API，可以将请求负载均衡到指定的多个 Querier 上，同时可以缓存响应数据、也可以按查询日拆分。有点像 Redis 之于 Mysql 的效果


Store Gateway(存储网关)

https://thanos.io/tip/components/store.md/

当 Sidcar 或 Receiver 将 Prometheus Server 中的数据转存到对象存储中后，下一步我们就会希望如何用起来这些数据，比如，我们可不可以直接使用 PromQL 查询对象存储中的数据呢？当然可以！这就是 Store Gateway 的工作。

Store Gateway 也会暴露 StoreAPI 端点，Querier 组件通过这个 API，使用 PromQL 从对象存储中查询数据。

注意：当 Query 组件通过 Store Gateway 查询数据时，由于对象存储中数据并不是实时的，所以，并不适合查询即时数据。

Compactor(压实器)

https://thanos.io/tip/components/compact.md/

Prometheus Server 会定期压实旧数据以提高查询效率。Compactor 组件可以实现相同功能，只不过，压实目标是 Sidecar 或 Receiver 转存到对象存储中的数据。

由于我们有数据长期存储的能力，也就可以实现查询较大时间范围的监控数据，当时间范围很大时，查询的数据量也会很大，这会导致查询速度非常慢。通常在查看较大时间范围的监控数据时，我们并不需要那么详细的数据，只需要看到大致就行。Thanos Compact 这个组件应运而生，它读取对象存储的数据，对其进行压实(下采样)再上传到对象存储，这样在查询大时间范围数据时就可以只读取压实和降采样后的数据，极大地减少了查询的数据量，从而加速查询。

Ruler(规则管理器)

https://thanos.io/tip/components/rule.md/

由于 Ruler 组件获取评估数据的路径是 ruler --> query --> sidecar --> prometheus，需要经整个查询链条，这也提升了发生故障的风险，而且评估原本就可以在 Prometheus 中进行，所以在非必要的情况下更加推荐使用原本的 Prometheus 方式来做报警和记录规则的评估。

Thanos 关联文件与配置

Thanos 的配置就是指各个组件自己的配置

Thanos 监控面板

https://github.com/thanos-io/thanos/blob/main/examples/dashboards/dashboards.md
