WireShark

概述

参考

• GitLab 项目，wireshark/wireshark
  • GitHub 镜像项目
• 官网
• 官方文档，用户指南
• 官方 Wiki
  • GitLab Wiki
• B 站，网络顶级掠食者 Wireshark抓包从入门到实战
• 公众号 - 马哥 Linux 运维，8 个常用的 Wireshark 使用技巧

Wireshark 除了可以抓包外，还提供了可视化分析网络包的图形页面，同时，还内置了一系列的汇总分析工具。

TCPDump 和 Wireshark，这两大利器把我们“看不见”的数据包，呈现在我们眼前，一目了然。这两个工具就是最常用的网络抓包和分析工具，更是分析网络性能必不可少的利器。

• tcpdump 仅支持命令行格式使用，常用在 Linux 服务器中抓取和分析网络包。
• Wireshark 除了可以抓包外，还提供了可视化分析网络包的图形页面。

tcpdump 虽然功能强大，但是输出的格式并不直观。所以，日常只用 tcpdump 来抓取数据包，不用来分析数据包，而是把 tcpdump 抓取的数据包保存成 pcap 后缀的文件，接着用 Wireshark 工具进行数据包的可视化分析。

Wireshark 视图

https://www.wireshark.org/docs/wsug_html_chunked/ChUseViewMenuSection.html

我们使用 tcpdump -i any port 10443 -nn -w demo-http.pcap 命令，把抓取的数据包保存到 demo-http.pcap 文件，再用 Wireshark 打开它，可以看到三个主要的窗口

• Packet List(包列表)
• Packet Details(包详情)
• Packet Bytes(包字节流)

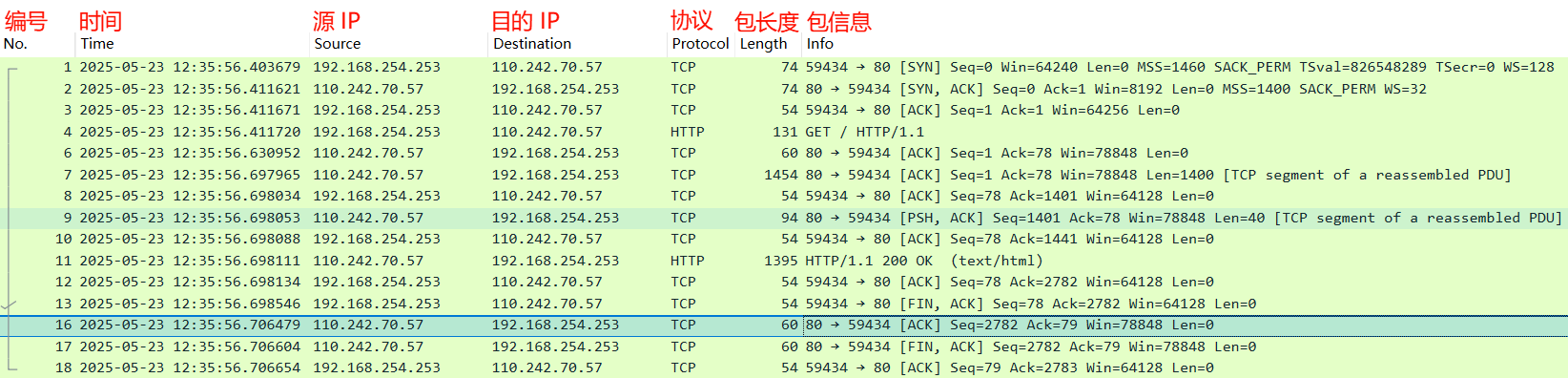

Packet List 窗口

在 Wireshark 的页面里，可以更加直观的分析数据包，不仅展示各个网络包的头部信息，还会用不同的颜色来区分不同的协议。

添加新列

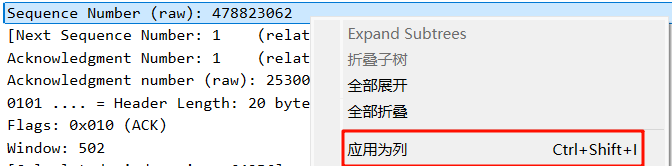

可以在下面的 Packet Details 窗口中找到想要显示的字段，右键点击该字段，选择“应用为列”（或者选中后使用 Ctrl+Shift+I 快捷键）。

所有列的信息可以点击 “Edit(编辑) - Preferences(首选项) - appearance(外观) - Columns(列)” 查看，并修改列内容和调整列的顺序。

Packet Details 窗口

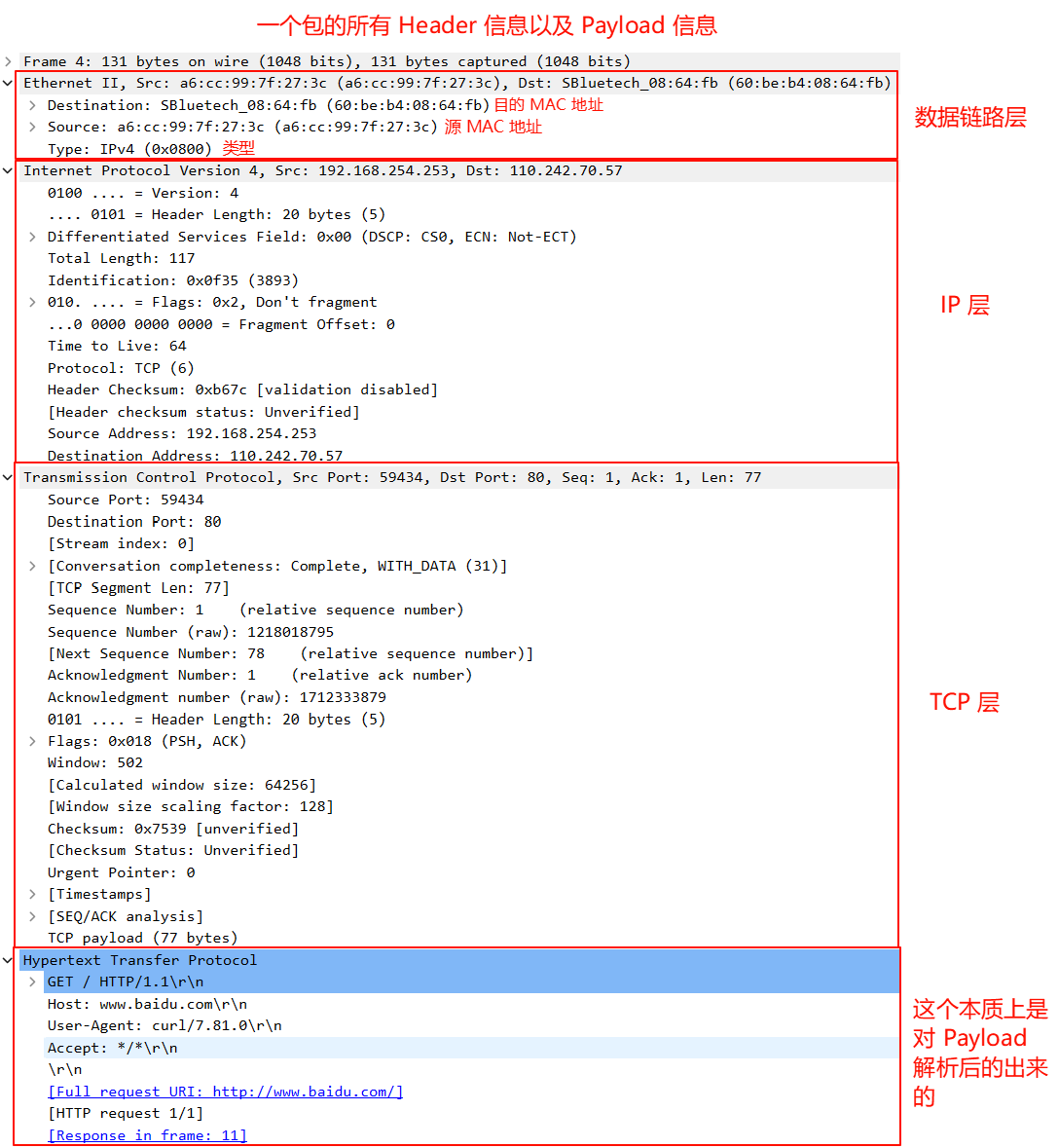

在 包列表 窗口中选择某一个网络包后，在 包详情 窗口中，可以更清楚的看到这个网络包在协议栈各层的详细信息，主要是各种协议的 Header 信息和 Payload 信息。e.g. 以编号为 4 的 HTTP GET 的网络包为例子：

• 可以在数据链路层，看到 MAC 包头信息，如源 MAC 地址和目标 MAC 地址等字段；
• 可以在 IP 层，看到 IP 包头信息，如源 IP 地址和目标 IP 地址、TTL、IP 包长度、协议等 IP 协议各个字段的数值和含义；
• 可以在 TCP 层，看到 TCP 包头信息，比如 Flags、Window、etc. 的数值和含义；

Packet Bytes 窗口

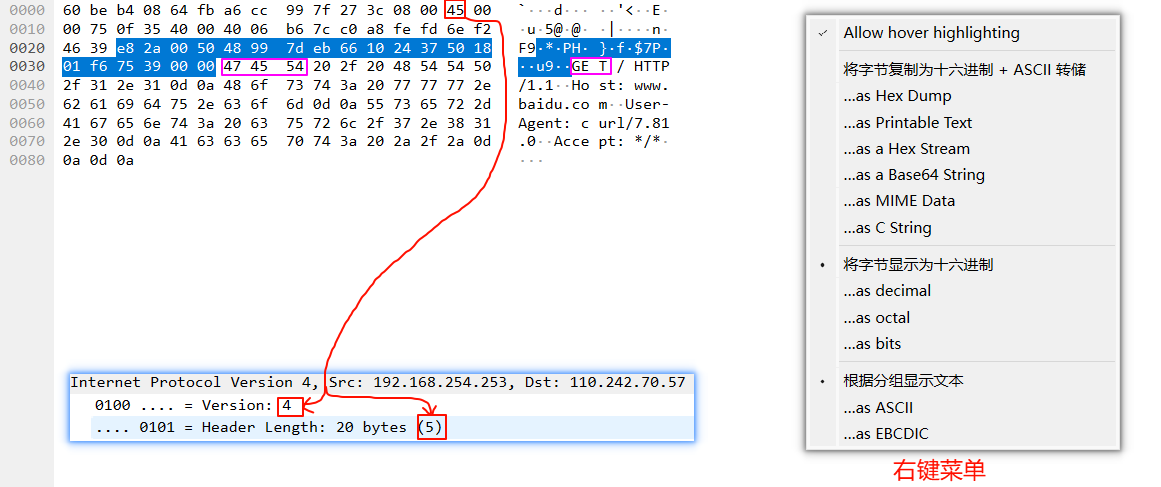

与 Pakcet Details 窗口不同，Packet Bytes 窗口展示的是该包的最原始数据内容，i.e. 数据的 Bytes 信息，并没有那些 WireShark 附加的描述性信息。整体分两大部分：

• 左侧是默认以十六进制表示的字节流信息（右键点击可以更改展示的类型）（每个 Bytes 占 8 bit）；
• 右侧是字节流中每个字节对应 ASCII 表 的字符。

e.g. 图中粉框中的 47 45 54 对应的就 ASCII 表的 GET 这几个字符。

右侧有些杂乱无章的字符是因为一个包中的 Header 的每个部分的信息并不总是占用 8bit

• e.g. IP Header 中的 version 长度占用 4bit，0100（e.g. 十进制的 4）；HL 长度占用 4bit，0101（e.g. 十进制的 4）
• 连在一起是 01000101 对应的十六进制为 45，对应的 ASCII 字符为 E。
• 所以这里面的 E 并不是指报文里包含了 E 字符，只是一种以每个 Bytes(8bit) 进行分割的展示方式

在我们使用 TCPDump 抓 HTTP 包的时候，可以看到这种命令: tcpdump -nn 'tcp[20:2]=0x4745'，其中 tcp[20:2] 表示从 TCP 头的第 20 个字节开始，读 2 个字节的数据。图中蓝色背景选中 20 个字节是 TCP Header 部分，后面俩字节是 47 45，i.e. GE 两个字符。所以这个抓包命令就是在抓 GET 请求的数据包。

这就是 WireShark 的 Packet Bytes 窗口 中信息的一个典型应用，分析流量中的 Bytes

WireShark 安装

WireShark 依赖 pcap，若使用 WireShark 便携包，那么需要手动安装 Npcap。

Protocol Streams(协议流)

https://www.wireshark.org/docs/wsug_html_chunked/ChAdvFollowStreamSection.html#ChAdvFollowStream

WireShark 将具有某些相同特征的多个数据包分为一组，称为 Protocol Stream(协议流)，每条 stream 都有一个 Stream ID。若是 TCP 的包，则是 TCP Protocol Streams；若是 HTTP 的包，则是 HTTP Protocol Stream；以此类推。

WireShark 通过 Follow Protocol Streams(追踪协议流) 的行为实现 统计、etc. 很多功能

想要将多个数据包分为一组，通常要有一些前提条件，比如 TCP 流要保证这些数据包的 src port 和 dest port 且 src ip 和 dest ip 完全相同、etc.

现在 WireShark 可以为如下追踪如下协议的流：

• DCCP
• HTTP
• HTTP/2
• QUIC
• SIP Call
• TCP
• TLS
• UDP
• WebSocket

Statistics(统计)

https://www.wireshark.org/docs/wsug_html_chunked/ChStatistics.html

WireShark 提供了广泛的网络统计信息，可以通过 “Statistics(统计)” 菜单访问。

这些统计信息的范围从有关加载的捕获文件的一般信息（如捕获的数据包的数量）到有关特定协议的统计信息（例如，有关捕获的 HTTP 请求和响应数量的统计信息）。

Conversations(会话)

https://www.wireshark.org/docs/wsug_html_chunked/ChStatConversations.html

Conversations(会话) 是两个指定 Endpoint 之间的流量。例如，IP 会话是两个 IP 地址之间的所有流量、Ethernet 会话是两个 Mac 地址之间的流量、etc.

会话统计窗口中的标签会根据标签名的特征合并数据包，以形成统计信息，合并后的数据包将会被到同一个组中

• Ethernet 标签 # 合并 src mac addr 和 dest mac addr 相同的数据包
• IPv4 标签 # 合并 src ip 和 dest ip 相同的数据包
• UDP 标签/TCP 标签 # 合并 src port 和 dest port 相同；且 src ip 与 dest ip 相同的数据包，每个组的数据包当做同一条 Protocol Stream(协议流)，具有相同的 StreamID。
  • 比如，若总共 2000 个包，其中有一些包的 src ip:port 和 dest ip:port 一样，那么该统计-会话中的 UDP 的协议流将会小于 2000
